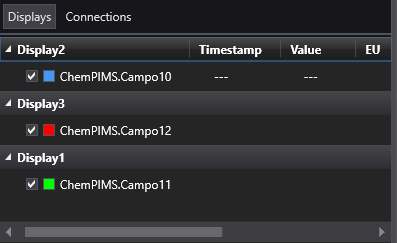

O Painel de Tarefas possui as abas Displays e Connections. A aba Displays lista todos os Displays e as respectivas Penas, conforme a figura a seguir.
Aba Displays

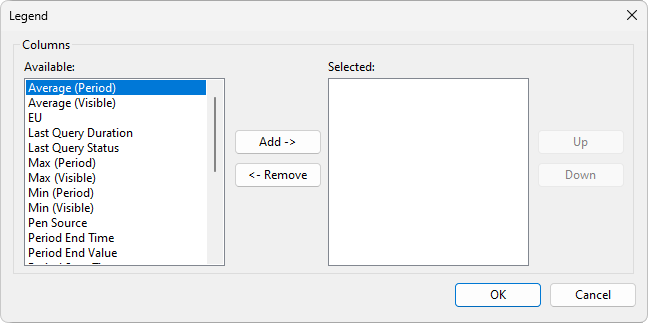

Clique com o botão direito do mouse no nome do Display e selecione a opção Select columns para selecionar as colunas que são mostradas na aba, conforme a figura a seguir.
Janela Legend
As opções disponíveis nesta janela estão descritas na tabela a seguir.
Opções disponíveis na janela Legend
Opção |
Descrição |
|---|---|
Available |
Colunas disponíveis para visualização. Consulte a tabela a seguir para mais informações sobre estas colunas |
Add |
Move a coluna selecionada para a lista Selected |
Remove |
Remove a coluna selecionada da lista Selected |
Up |
Move a coluna selecionada uma posição para cima na lista Selected |
Down |
Move a coluna selecionada uma posição para baixo na lista Selected |
Selected |
Colunas selecionadas para visualização |
NOTAS |
•Para reordenar as colunas de uma Legenda, utilize as opções Up ou Down. •As opções disponíveis para colunas de Legendas, incluindo a largura, aplicam-se somente ao Display selecionado. •O valor da coluna Average corresponde à média dos valores efetivamente mostrados no Display, que pode ser diferente da média de todos os valores. •O menu contextual da aba Displays também possui as opções Auto Update, Show Grid Lines, Show Local Legend e Interpolate, descritas em detalhes no tópico Aba Home. •Para mais informações sobre a configuração de Penas, consulte o tópico Penas. |
As colunas disponíveis para uma Legenda estão descritas na tabela a seguir.
Colunas disponíveis para uma Legenda
Coluna |
Descrição |
|---|---|
Average (Period) |
Média do período consultado |
Average (Visible) |
Média do período visível no Display |
EU |
Unidade de engenharia do valor da Pena |
Last Query Duration |
Tempo transcorrido da última consulta, em milissegundos |
Last Query Status |
Status da última consulta |
Max (Period) |
Valor máximo da Pena no período consultado |
Max (Visible) |
Valor máximo da Pena no período visível do Display |
Min (Period) |
Valor mínimo da Pena no período consultado |
Min (Visible) |
Valor mínimo da Pena no período visível do Display |
Pen Source |
Tag fonte dos dados da Pena |
Period End Time |
Data e hora final do período consultado |
Period End Value |
Valor final interpolado do período consultado. Consulte a nota a seguir para mais informações sobre o comportamento desta coluna |
Period Start Time |
Data e hora inicial do período consultado |
Period Start Value |
Valor inicial interpolado do período consultado. Consulte a nota a seguir para mais informações sobre o comportamento desta coluna |
Period Time Span |
Intervalo de tempo do período consultado |
Period Value Span |
Intervalo de valores do período consultado |
Points Received |
Total de pontos recebidos da Pena |
Quality |
Qualidade do valor da Pena no ponto de pesquisa |
Timestamp |
Estampa de tempo do valor da Pena no ponto de pesquisa |
Value |
Valor da Pena no ponto de pesquisa |
Vertical Scale Max |
Valor máximo da Escala Vertical |
Vertical Scale Min |
Valor mínimo da Escala Vertical |
Vertical Scale Title |
Título da Escala Vertical |
As colunas Period Start Value e Period End Value têm o seguinte comportamento: •Se o período selecionado não contém pontos com qualidade boa, nenhum valor é mostrado nestas colunas. •Se o período selecionado contém pontos com qualidade boa cruzando a Escala Vertical apenas no início, a coluna Period End Value não mostra nenhum valor. •Se o período selecionado contém pontos com qualidade boa cruzando a Escala Vertical apenas no final, a coluna Period Start Value não mostra nenhum valor. •Se o período selecionado contém pontos com qualidade ruim antes ou depois do início ou do final, as colunas Period Start Value e Period End Value mostram o valor do ponto real mais próximo da Escala Vertical que representa o respectivo intervalo. |

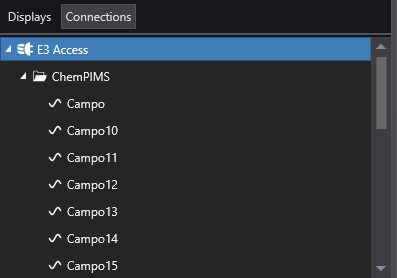

A aba Connections mostra as conexões disponíveis e as respectivas Penas, conforme a figura a seguir.
Aba Connections
Clicar com o botão direito do mouse em uma Conexão permite utilizar as opções descritas na tabela a seguir.
Opções disponíveis para uma Conexão
Opção |
Descrição |
|---|---|
Refresh |
Atualiza os dados da Conexão |
Edit |
Permite editar as configurações da Conexão. Consulte o tópico Conexões para mais informações sobre esta opção |
Filter Pens |
Abre a janela Pen Filter, mostrada na figura a seguir, que permite filtrar as Penas de uma Conexão pelo nome |
Delete |
Remove a Conexão selecionada |

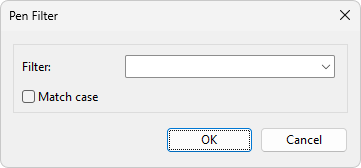

Janela Pen Filter

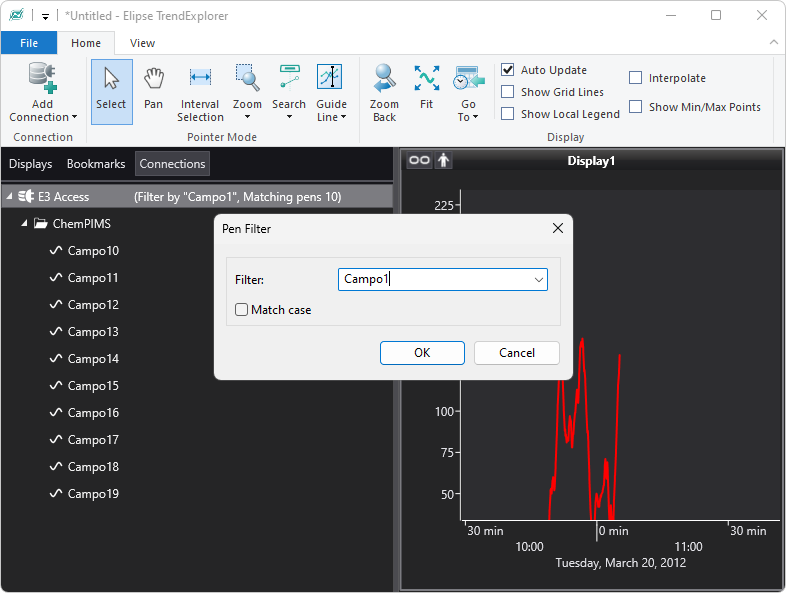

Digite o nome de uma Pena no campo Filter para iniciar a filtragem pelo nome de uma Pena. Para diferenciar entre maiúsculas e minúsculas na pesquisa, selecione a opção Match case. A janela da figura a seguir mostra um exemplo de filtragem.
Resultado de um filtro de Penas
Clique em OK para salvar o filtro atual, cuja configuração é mostrada ao lado do nome da Conexão. Para remover um filtro, clique com o botão direito do mouse no nome da Conexão e selecione a opção Delete Pen Filter.
