Uma Pena permite visualizar os dados disponíveis na aba Connections. Cada Pena tem uma caixa de seleção, que indica a visibilidade ou não no Display, um ícone com a cor e o nome. Ao clicar com o botão direito do mouse na Pena, é possível selecionar as opções descritas na tabela a seguir.
Opções disponíveis no menu contextual de uma Pena
Opção |
Descrição |
|---|---|
Bring to Front |
Move a Pena selecionada para uma posição superior na ordem de sobreposição das Penas. As opções disponíveis são Bring to Front: Move a Pena selecionada para a primeira posição ou Bring Forward: Move a Pena selecionada uma posição acima |
Send to Back |
Move a Pena selecionada para uma posição inferior na ordem de sobreposição das Penas. As opções disponíveis são Send to Back: Move a Pena selecionada para a última posição ou Send Backward: Move a Pena selecionada uma posição abaixo |
Fit |
Enquadra a Pena do Display selecionada tanto no eixo vertical quanto no eixo horizontal |
Edit |
Permite editar as informações da Pena selecionada |
Show Details |
Mostra uma janela com informações detalhadas da Pena |
Delete Pen |
Remove a Pena selecionada do Display |
NOTAS |
Ao desmarcar a caixa de seleção ao lado de uma Pena, esta Pena para de receber dados em tempo real. |
Ao selecionar a opção Edit no menu contextual de uma Pena, a janela da figura a seguir é mostrada.
Janela Editar
As opções disponíveis nesta janela estão descritas na tabela a seguir.
Opções disponíveis na janela Edit
Opção |
Descrição |
|---|---|
Title |
Permite alterar o título de uma Pena |
Connection |
Permite selecionar o tipo de conexão de uma Pena. Os valores possíveis são Discrete ou Continuous |
Line type |
Permite selecionar o tipo de linha de uma Pena. Os valores possíveis são None: Sem linha, apenas pontos, Solid: Linha sólida, Area: Desenha a área da Pena, Dash: Linha tracejada, Dash Dot: Linha com traço-ponto ou Dash Dot Dot: Linha com traço-ponto-ponto |
Point type |
Permite selecionar o tipo dos pontos de uma Pena. Os valores possíveis são None: Sem indicação do ponto, Circle, Square, Triangle ou Diamond |
Line width |
Permite configurar a largura da linha de desenho de uma Pena |
Type |
Permite configurar o tipo da conexão. Os valores possíveis são Don't connect bad points: Não conecta pontos com qualidade ruim, Connect until bad: Conecta pontos até que a qualidade seja ruim, Ignore bad: Ignora pontos com qualidade ruim ou Connect all points: Sempre conecta todos os pontos |
Scan (ms) |
Permite configurar o tempo de varredura de uma Pena |
NOTA |
As opções Line type e Point type não podem ser configuradas simultaneamente com o valor None. |
Ao clicar na opção Show details no menu contextual de uma Pena, a janela da figura a seguir é mostrada.
Janela Detalhes
As opções disponíveis nesta janela estão descritas na tabela a seguir.
Opções disponíveis na janela Details
Opção |
Descrição |
|---|---|
Connection |
Mostra o nome da conexão da Pena |
Source |
Mostra a fonte de dados da Pena |
Status |
Mostra o status da última consulta da Pena |
Duration |
Mostra o tempo de duração da última consulta da Pena |
Points received |
Mostra o número de pontos recebidos na última consulta da Pena |
Para modificar a cor de uma Pena, clique no ícone com a cor atual, ao lado do nome da Pena, para abrir a janela padrão de seleção de cores do Windows, conforme a figura a seguir.
Janela de seleção de cores de uma Pena
Para associar uma Pena a uma Área de Plotagem ou Eixo Vertical, arraste a Pena a partir da aba Connections do Painel de Tarefas até uma Área de Plotagem ou até um Eixo Vertical.
Caso a Pena seja arrastada para uma Área de Plotagem, esta é associada ao primeiro Eixo Vertical desta Área de Plotagem. No caso de ser arrastada para uma Escala Vertical, a Pena é associada a esta Escala Vertical e a respectiva Área de Plotagem.
Também é possível clicar com o botão direito do mouse em uma Pena na aba Connections e selecionar a opção Insert. Neste caso, a Pena é associada ao Display selecionado no momento e, caso este Display tenha mais de uma Área de Plotagem, a Pena é associada à Área de Plotagem inferior.

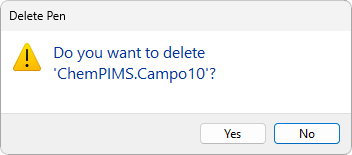

Para remover uma Pena, clique com o botão direito do mouse na Pena e selecione a opção Delete Pen. A caixa de diálogo da figura a seguir é mostrada, solicitando a confirmação da operação de remoção.
Confirmação de remoção de uma Pena
