Área de Exibições |
A barra de título de uma Exibição mostra um ícone que representa o modo de reprodução daquela Exibição, seja reproduzindo ou pausada .
No modo de reprodução, a Escala de Tempo se desloca em direção ao futuro, permitindo que se acompanhem valores em tempo real. Mover a Escala de Tempo para o passado ou aplicar um zoom não altera o sentido de deslocamento da Escala.
Quando as Exibições estão agrupadas, somente uma das Exibições está em modo de reprodução e as outras Exibições no grupo copiam este movimento. Ao remover uma Exibição pausada de um grupo, esta Exibição para o deslocamento. Se uma Exibição é adicionada a um grupo em deslocamento, esta Exibição também entra em deslocamento.
O agrupamento de Exibições é utilizado para associar as Escalas de Tempo entre Exibições. Todas as Escalas de Tempo de um grupo têm o mesmo fator de zoom, mas com períodos diferentes. Isto possibilita a comparação de períodos diferentes usando a pesquisa, como por exemplo comparar um determinado mês ao mês anterior.
Para criar um agrupamento de Exibições, clique no ícone na barra de título das Exibições. Para remover uma Exibição de um agrupamento, clique no ícone na barra de título da Exibição.
Quando agrupadas, todas as Exibições compartilham o mesmo modo de reprodução. Clique no ícone para reproduzir e no ícone para pausar a reprodução. Os modos Pesquisar, Zoom e Selecionar são executados em todas as Exibições de um grupo, de acordo com a relação entre os períodos.
Ao clicar com o botão direito do mouse na área de uma Exibição, o menu contextual da figura a seguir é mostrado, em que é possível selecionar as opções descritas na tabela a seguir.

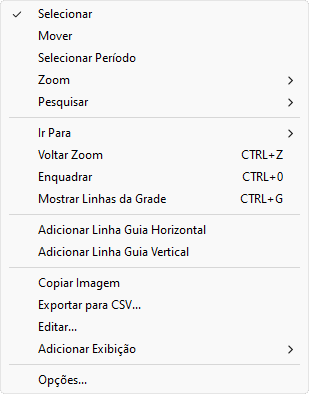

Menu contextual da área de uma Exibição
Opções disponíveis no menu contextual da área de uma Exibição
Opção |
Descrição |
---|---|
Selecionar |
Permite selecionar uma Pena específica de uma Exibição |
Mover |
Permite arrastar as Escalas de Tempo e Numérica sem alterar o fator de zoom |
Selecionar Período |
Permite selecionar um período de tempo específico. Ao selecionar esta opção, o cursor do mouse muda para e, neste modo, clique e arraste para selecionar um período de tempo específico |
Zoom |
Permite demarcar uma região específica da área da Exibição. Os valores possíveis nesta opção são Zoom XY: Demarca a região tanto no eixo vertical quanto no eixo horizontal, Zoom X: Demarca a região somente no eixo horizontal ou Zoom Y: Demarca a região somente no eixo vertical |
Pesquisar |
Permite visualizar os valores dos pontos das Penas ou executar uma interpolação. Os valores possíveis nesta opção estão descritos na tabela Opções disponíveis no modo Pesquisar |
Ir Para |
Permite ajustar a Escala de Tempo para períodos pré-determinados. Os valores possíveis para esta opção são Último Dia, Última Hora, Última Meia Hora, Últimos 10 Minutos ou Agora |
Voltar Zoom |
Volta para o nível de zoom selecionado anteriormente, se disponível |
Enquadrar |
Enquadra as Penas da Exibição selecionada no período de tempo selecionado |
Mostrar Linhas da Grade |
Habilita a visualização de linhas de grade na área de plotagem da Exibição |
Adicionar Linha Guia Horizontal |
Adiciona uma linha guia horizontal na Exibição. Para mais informações sobre esta opção, consulte o texto mais adiante |
Adicionar Linha Guia Vertical |
Adiciona uma linha guia vertical na Exibição. Para mais informações sobre esta opção, consulte o texto mais adiante |
Copiar Imagem |
Copia a área da Exibição atual para a Área de Transferência do Windows como uma imagem no formato PNG |
Exportar para CSV |
Exporta o conteúdo da Exibição para um arquivo no formato CSV (Comma-Separated Values). Clicar nesta opção abre a janela Exportar, descrita mais adiante |
Editar |
Permite editar uma Exibição. Clicar nesta opção abre a janela de edição, descrita mais adiante |
Adicionar Exibição |
Permite adicionar uma nova Exibição. Os valores possíveis para esta opção são No Topo, Na Direita, Na Esquerda ou Na Base |
Opções |
Permite configurar diversas opções de uma Exibição. Clicar nesta opção abre a janela Opções, descrita mais adiante |
Ao selecionar a opção Pesquisar, o menu contextual da figura a seguir é mostrado, e as opções disponíveis estão descritas na tabela a seguir.
Opções de pesquisa
Opções disponíveis no modo Pesquisar
Opção |
Descrição |
---|---|
Painel Superior Anterior |
Permite visualizar a estampa de tempo, o valor e o nome do ponto anterior ao ponteiro do mouse |
Painel Superior Interpolado |
Permite visualizar a estampa de tempo, o valor e o nome de um ponto interpolado em relação ao ponto anterior e posterior ao ponteiro do mouse |
Rótulo Interpolado |
Permite visualizar o valor de um ponto interpolado em relação ao ponto anterior e posterior ao ponteiro do mouse |
Rótulo Mais Próximo |
Permite visualizar o valor do ponto mais próximo ao ponteiro do mouse |
Manter Último Ponto de Pesquisa |
Permite que o ponteiro do mouse permaneça fixo na tela durante uma pesquisa |
Insere um ponto de pesquisa no centro da tela, usando a última configuração de pesquisa da sessão atual ou usando o modo Rótulo Mais Próximo se nenhuma pesquisa foi executada |
Ao clicar em Exportar para CSV, a janela da figura a seguir é mostrada.
Janela Exportar
As opções disponíveis nesta janela estão descritas na tabela a seguir.
Opções disponíveis na janela Exportar
Opção |
Descrição |
---|---|
Arquivo |
Permite indicar o arquivo de saída da exportação. Clique em para selecionar um diretório de saída |
Início |
Permite selecionar a data e hora de início da exportação |
Fim |
Permite selecionar a data e hora de término da exportação |
Incluir qualidade |
Permite incluir a qualidade da Pena na exportação |
Incluir milissegundos |
Permite incluir os milissegundos nos períodos indicados |
Ao clicar em Editar, a janela da figura a seguir é mostrada.
Janela de edição de uma Exibição
As opções disponíveis nesta janela estão descritas na tabela a seguir.
Opções disponíveis na janela de edição de uma Exibição
Opção |
Descrição |
---|---|
Título |
Título da Exibição |
Atualização automática |
Habilita ou desabilita o modo de autoatualização |
Intervalo mínimo (ms) |
Intervalo mínimo de atualização, em milissegundos. O menor valor aceito nesta opção é dois segundos, ou 2000 ms |
Interpolar (usando spline cúbica) |
Utiliza uma interpolação de spline cúbico para o desenho da Exibição |
Mostrar legenda local |
Mostra ou esconde uma legenda com o nome da Pena e a respectiva cor |
Mostrar pontos mín./máx. |
Mostra ou esconde os pontos máximos e mínimos na Exibição |
Mostrar Linhas da Grade |
Mostra ou esconde as linhas de grade na Exibição |
Ao clicar em Opções, a janela da figura a seguir é mostrada.

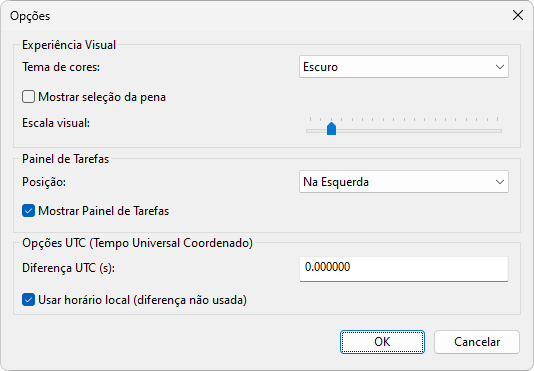

Janela Opções
As opções disponíveis nesta janela estão descritas na tabela a seguir.
Opções disponíveis na janela Opções
Opção |
Descrição |
---|---|
Tema de cores |
Permite selecionar um tema de cor para a Exibição. Os valores possíveis são Claro ou Escuro |
Mostrar seleção da pena |
Mostra a Pena selecionada em destaque na Exibição |
Escala visual |
Permite configurar a escala dos elementos visuais do TrendAnalysis. Os valores possíveis para esta opção variam entre 50% e 500% e o valor padrão é 100% |
Posição |
Permite selecionar a posição onde é mostrado o Painel de Tarefas com as abas Exibições, Marcadores e Conexões. Os valores possíveis são No Topo, Na Base, Na Esquerda ou Na Direita |
Mostrar Painel de Tarefas |
Mostra ou esconde o Painel de Tarefas |
Diferença UTC (s) |
Permite indicar um fuso horário, em segundos, ao horário das Penas na Exibição |
Usar horário local (diferença não usada) |
Usa o horário local, desprezando a opção Diferença UTC (s) |
As Linhas Guias Horizontais e Verticais são parte de um conjunto de funcionalidades que auxilia o analista no processo de análises visuais sobre os dados. A principal função das Linhas Guias é facilitar a identificação visual dos períodos em que os dados ultrapassam os limites definidos pelas Linhas.
Para adicionar uma Linha Guia Horizontal, clique com o botão direito do mouse na área de um Display e selecione a opção Adicionar Linha Guia Horizontal. Para mover a Linha Guia Horizontal, clique e arraste-a para a posição desejada. Para editar, clique com o botão direito do mouse na Linha Guia e selecione a opção Editar para mostrar a janela da figura a seguir.

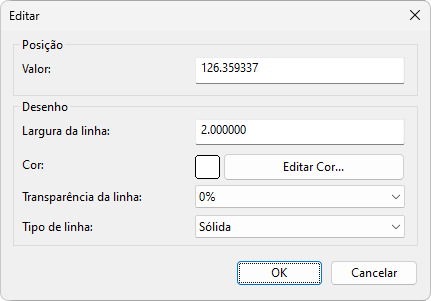

Janela de edição de uma Linha Guia Horizontal
As opções disponíveis nesta janela estão descritas na tabela a seguir.
Opções disponíveis na janela Editar de uma Linha Guia Horizontal
Opção |
Descrição |
---|---|
Valor |
Valor da posição da Linha Guia em relação à Escala Vertical |
Largura da linha |
Largura da linha, em pixels |
Cor |
Cor da Linha Guia. Clique em Editar Cor para selecionar uma cor na janela de seleção de cores padrão do Windows |
Transparência da linha |
Nível de transparência da Linha Guia, em porcentagem. Os valores possíveis variam entre 10% e 100% |
Tipo de linha |
Tipo de linha. Os valores possíveis são Sólida: Linha sólida, Traço: Linha tracejada, Traço Ponto: Linha com traço e ponto, Traço Ponto Ponto: Linha com traço, ponto e ponto e Pontilhada: Linha pontilhada |
Para adicionar uma Linha Guia Vertical, clique com o botão direito do mouse na área de um Display e selecione a opção Adicionar Linha Guia Vertical. Para mover a Linha Guia Vertical, clique e arraste-a para a posição desejada. Para editar, clique com o botão direito do mouse na Linha Guia e selecione a opção Editar para mostrar a janela da figura a seguir.
Janela de edição de uma Linha Guia Vertical
As opções disponíveis nesta janela estão descritas na tabela a seguir.
Opções disponíveis na janela Editar de uma Linha Guia Vertical
Opção |
Descrição |
---|---|
Valor |
Valor da posição da Linha Guia em relação à Escala Horizontal ou de Tempo |
Largura da linha |
Largura da linha, em pixels |
Cor |
Cor da Linha Guia. Clique em Editar Cor para selecionar uma cor na janela de seleção de cores padrão do Windows |
Transparência da linha |
Nível de transparência da Linha Guia, em porcentagem. Os valores possíveis variam entre 10% e 100% |
Tipo de linha |
Tipo de linha. Os valores possíveis são Sólida: Linha sólida, Traço: Linha tracejada, Traço Ponto: Linha com traço e ponto, Traço Ponto Ponto: Linha com traço, ponto e ponto e Pontilhada: Linha pontilhada |
Tanto as Linhas Guias Horizontais quanto as Verticais podem ser copiadas e coladas em outros Displays. Para isto, clique com o botão direito do mouse na Linha Guia e selecione a opção Copiar Linha Guia. Após, clique com o botão direito do mouse no Display desejado e selecione a opção Colar Linha Guia Horizontal ou Colar Linha Guia Vertical, conforme o caso. Para remover uma Linha Guia, clique com o botão direito do mouse na Linha Guia desejada e selecione a opção Remover Linha Guia. Para travar uma Linha Guia Horizontal ou Vertical em uma determinada posição, clique com o botão direito do mouse na Linha Guia desejada e selecione a opção Travar Posição da Linha Guia.
Também é possível adicionar uma Linha Guia Horizontal associada a uma Pena. Para isto, clique com o botão direito do mouse na Pena desejada e selecione a opção Adicionar Linha Guia Horizontal Associada. Neste caso, a Linha Guia se move automaticamente para o valor médio, mínimo ou máximo da Pena associada. A janela de edição deste tipo de Linha Guia, disponível na opção Editar do menu contextual, contém a opção adicional Tipo, mostrada na janela a seguir.

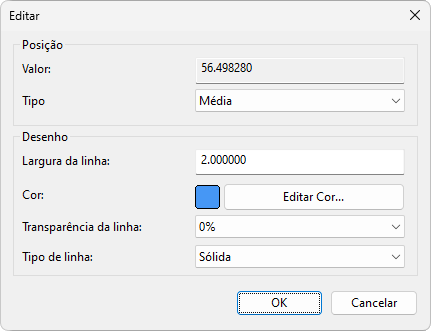

Janela de edição de uma Linha Guia Horizontal associada a uma Pena
As opções disponíveis para a Linha Guia Horizontal associada a uma Pena são Mínimo: A Linha Guia se move automaticamente com o valor mínimo, Média: A Linha Guia se move automaticamente com o valor médio ou Máximo: A Linha Guia se move automaticamente com o valor máximo.
NOTAS |
•A largura de desenho das Linhas Guias Horizontais e Verticais é independente da resolução de tela do dispositivo em uso. •O valor da opção Média sempre corresponde à média dos valores efetivamente mostrados na Exibição, que pode ser diferente da média dos valores requisitados para os Tags. |
Cada Exibição pode conter uma ou mais Áreas de Desenho (Plot Areas). Uma Área de Desenho agrupa Penas e Escalas Verticais dentro de uma mesma Exibição. Para todas as Áreas de Desenho é usado o mesmo Eixo de Tempo, que é único para uma Exibição.
Quando o ponteiro do mouse está sobre uma área da Exibição, as opções e são mostradas abaixo da legenda e permitem, respectivamente, adicionar ou remover uma Área de Desenho. A opção de adicionar empilha uma nova Área de Desenho na Exibição e a opção de remover apaga a Área de Desenho do topo da Exibição. As Penas e Eixos associados à Área de Desenho são também removidos.
NOTAS |
•Caso deseje manter as Penas usadas em uma Área de Desenho, arraste-as para outra Área de Desenho ou para outra Exibição antes de removê-las. •Áreas de Desenho, por padrão, são removidas na ordem inversa de inserção ao usar a opção . Para remover uma Área de Desenho específica, clique com o botão direito do mouse na Área e selecione a opção Remover Área de Desenho. |
