1.Instale o Elipse Mobile Server na máquina local, verificando com o instrutor em que pasta se encontra o instalador ou baixe-o diretamente no site da Elipse Software.
2.Após a instalação, abre-se o navegador padrão para definição do usuário e senha do servidor.

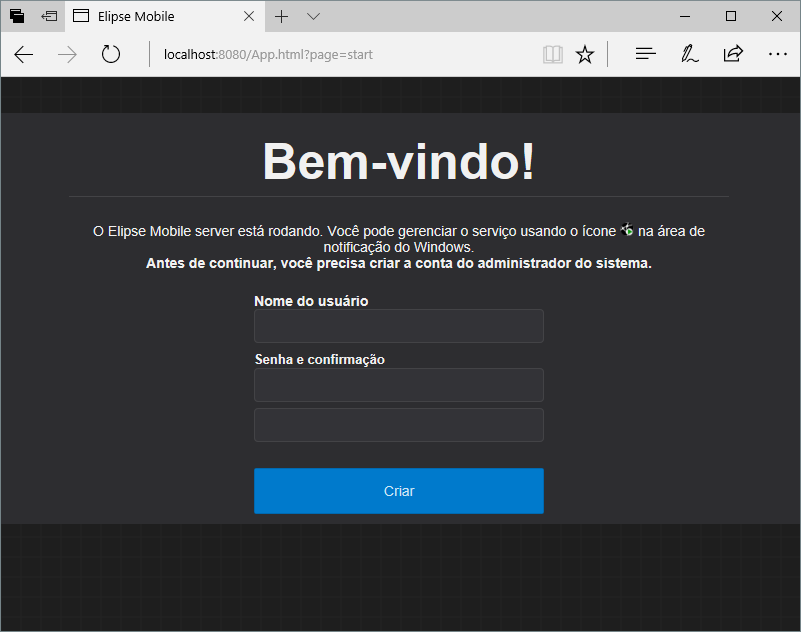

Tela inicial do Elipse Mobile Server
3.Uma janela de boas-vindas é aberta informando que uma aplicação de exemplo já está executando. Clique em OK.
Tela de boas-vindas
4.Clique no menu principal
no canto superior esquerdo e selecione o item Aplicações.

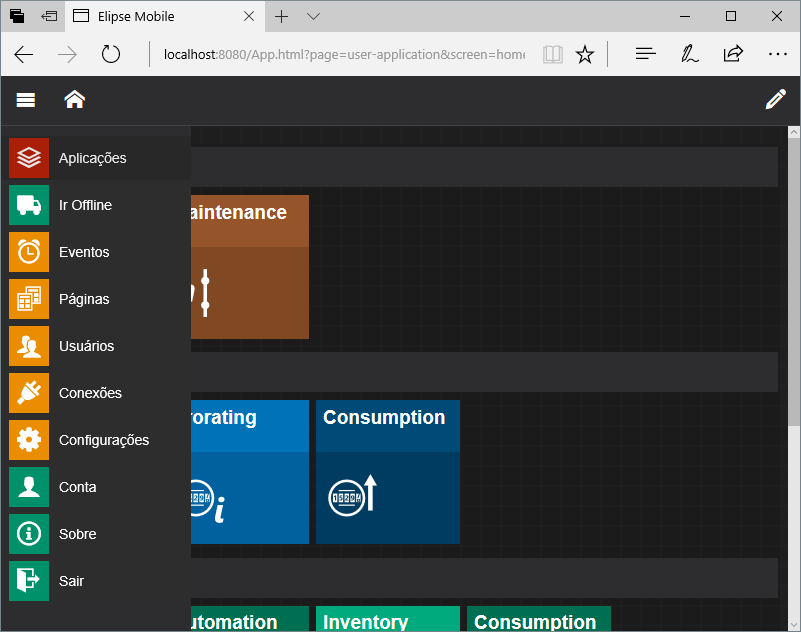

Menu Aplicações
5.Clique em Add
, defina um nome para a aplicação, deixe o campo Template em Empty e a opção Use Elipse Icon Library selecionada.
Adicionar aplicação
6.Selecione a aplicação criada na lista Aplicações e clique em Run
.
7.Clique novamente no menu principal e selecione o item Conexões.

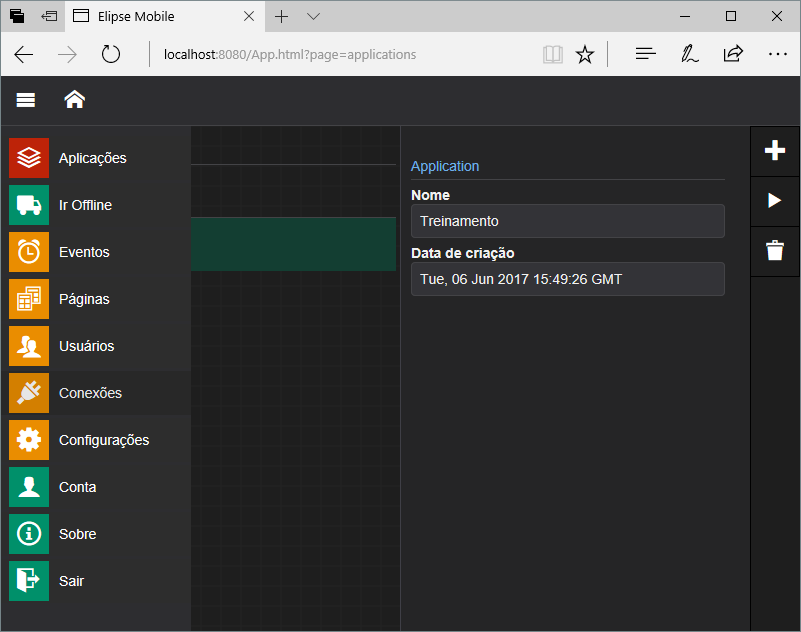

Menu Conexões
8.Adicione uma nova Conexão e selecione o item E3.
Conexão E3
9.Clique em Testar e salve a Conexão.
Conexão ao E3 local
10.Clique em Página inicial
no alto da página para voltar à página inicial.
11.Clique em Editar
.
12.Adicione um novo controle do tipo Setpoint.

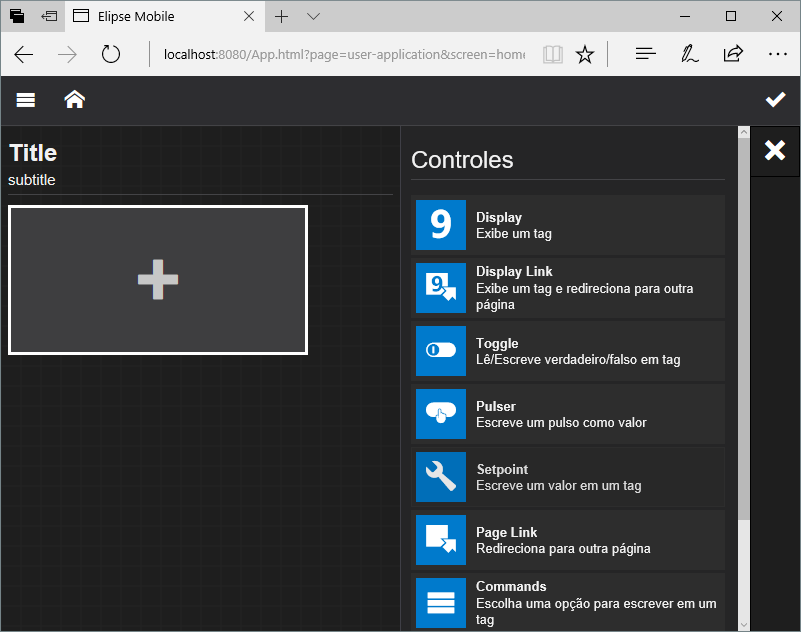

Adicionar Setpoint
13.Neste controle é configurada a quantidade de vermelho do Tanque 1, acessando o Tag Interno Vermelho na Pasta Tanque1.
Tag Interno
14.Clique em Tag
para acessar o Tag Interno Vermelho, conforme a figura a seguir.

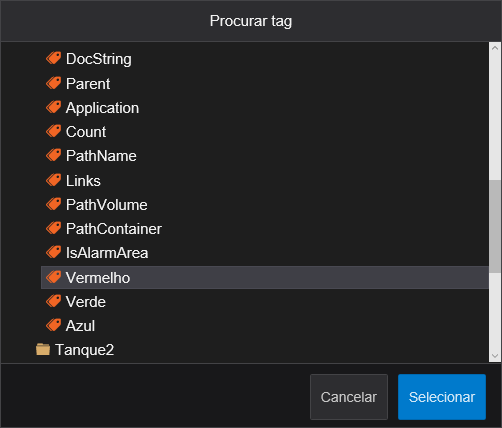

Selecionar Tag
NOTA |
Para acessar Tags de uma aplicação E3, o Domínio precisa estar ativo. |
15.Configure as demais opções de acordo com sua preferência e clique em Salvar.
16.Clique em Run e clique no objeto Setpoint para alterar seu valor. Compare com o valor do Tag Interno na aplicação E3.
