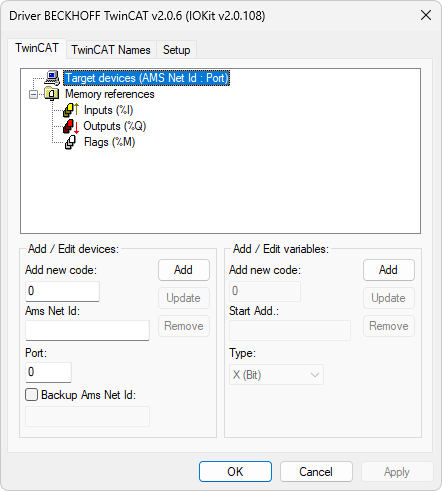

Esta aba mostra uma árvore com dois grupos de itens a serem preenchidos. O item Target Devices aguarda a inserção de conexões com equipamentos remotos com os quais se deseja comunicar com este Driver, e é necessário configurar no mínimo uma conexão para que se estabeleça uma comunicação bem sucedida.
Já o item Memory references aguarda a adição de referências a endereços de memórias, que estão subdivididos entre entradas físicas (Inputs %I), saídas físicas (Outputs %Q) e memórias de uso geral (Flags %M).
As tabelas a seguir apresentam instruções de como preencher estes grupos de itens.
Aba TwinCAT
As opções disponíveis nesta aba estão descritas na tabela a seguir.
Opções disponíveis no grupo Target devices
Opção |
Descrição |
|---|---|
Add new code |
Preencha com um número de índice, um código numérico entre 0 (zero) e 255. Caso já exista alguma conexão com o número desejado, este é automaticamente apontado na tabela e os valores são carregados em todos os campos de edição. Este código é a referência para uma conexão com um CLP ou outro equipamento Beckhoff nos Tags. Em outras palavras, o índice atribuído na lista é o que deve ser indicado nos Tags pelo parâmetro N2/B2 |
Ams Net Id |
Configure aqui o Ams Net Id do equipamento de destino principal. Deve ser composto por oito números separados por ponto |
Port |
Porta do Ams Net Id na qual este Driver deve se conectar |
Backup Ams Net Id |
Marque a caixa de seleção e configure aqui o Ams Net Id do equipamento de destino de backup, caso haja uma arquitetura de redundância. Deve ser composto por oito números separados por ponto |
Opções disponíveis no grupo Memory references
Opção |
Descrição |
|---|---|
Add new code |
Preencha com um número de índice, um código numérico entre 0 (zero) e 65535. Caso já exista alguma memória com o número desejado, este é automaticamente apontado na lista e os valores são carregados em todos os campos de edição. Este código é a referência para um endereço de variável, ou seja, o índice atribuído na lista deve ser indicado nos Tags de leitura ou escrita de variáveis por endereço pelo parâmetro N3/B3 |
Start Add |
Endereço inicial da variável. Somente é permitida a inserção de números em notação decimal. No caso do tipo de dados Bit, devem ser inseridos dois números separados por um ponto, em que o segundo número indica a posição do bit a ser lido, como por exemplo "100.1", ou seja, o bit 1 (um) da memória de endereço 100 |
Type |
Formato da memória. Os valores possíveis são X (Bit), B (Byte), W (Word), D (Double Word) ou F (Float). As propriedades destes formatos podem ser consultadas na tabela Tipos de Variáveis. O tipo de memória ainda pode variar entre Entrada física (%I), Saída física (%Q) ou Memória interna (%M), dependendo do item selecionado na árvore |
As opções que se destinam à manipulação dos dados das listas são as seguintes:
•Add: Adiciona parâmetros
•Update: Altera parâmetros já listados
•Remove: Remove totalmente uma linha de parâmetros
Para adicionar uma referência a um equipamento de destino, selecione o item Target Devices
, preencha os campos conforme a tabela Opções disponíveis no grupo Target devices e clique em Add.
Para adicionar uma referência a um campo de memória, selecione o ícone do tipo desejado (
para uma entrada física,
para uma saída física ou
para uma memória interna), preencha os campos conforme indicado na tabela Opções disponíveis no grupo Memory references e clique em Add.
Para alterar ou remover qualquer das referências existentes, selecione o item que representa a referência e clique em Update ou Remove.
