Similar à aba TwinCAT, esta aba apresenta uma lista de referências para nomes de variáveis. É preciso preencher esta lista para ler ou escrever variáveis com nomes e não endereços numéricos.

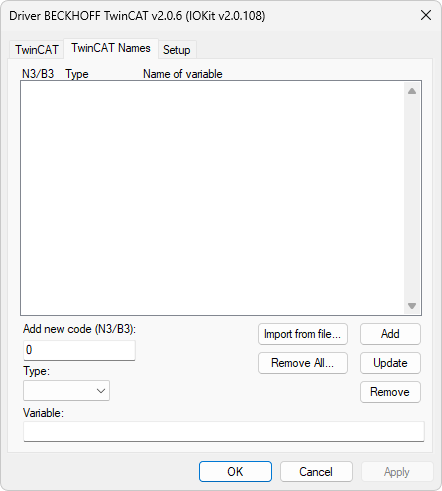

Aba TwinCAT Names
As opções disponíveis nesta aba estão descritas na tabela a seguir.
Opções disponíveis na aba TwinCAT Names
Opção |
Descrição |
|---|---|
Add new code (N3/B3) |
Preencha com um número de índice, um código numérico entre 0 (zero) e 99999. Caso já exista alguma variável com o número desejado, este é automaticamente apontado na tabela e os valores são carregados em todos os campos de edição. Este código é a referência para um nome de variável, ou seja, o índice atribuído na lista deve ser indicado nos Tags de leitura ou escrita de variáveis por nome no parâmetro N3/B3 |
Type |
Tipo de dados da variável. Todos os tipos de dados de variáveis estão listados na tabela Tipos de Variáveis |
Variable |
Nome da variável. O tamanho máximo é de 100 caracteres |
Além das opções Add, Update e Remove para manipulação da lista, a aba TwinCAT Names tem ainda opções dedicadas à importação e remoção de nomes de variáveis. A opção Import from file abre uma caixa de diálogo de abertura de arquivos de símbolos (SYM), que são arquivos gerados pelo software de design do programa Ladder do CLP, TwinCAT PLC Control. A operação de importação de um arquivo SYM é muito útil quando um projeto trabalha com muitas variáveis, reduzindo o trabalho de digitar nomes de variáveis para a configuração deste Driver.
Para gerar um arquivo SYM com nomes de variáveis através do software TwinCAT PLC Control, é necessário habilitar todos os itens contidos na caixa de diálogo aberta pela opção Configure symbol file do menu Options - Symbol configuration. Após habilitar os itens, execute a opção Project - Rebuild all para gerar um arquivo SYM com todos os nomes de variáveis em um projeto.
Para realizar a importação dos nomes de variáveis de um arquivo SYM, clique em Import from file e selecione o arquivo que deseja importar. Ao confirmar a operação, inicia-se o processo de leitura e conversão do arquivo que, dependendo do tamanho e dos recursos disponíveis de processamento do computador, pode ser demorado. Neste caso, uma barra indica o progresso da importação.

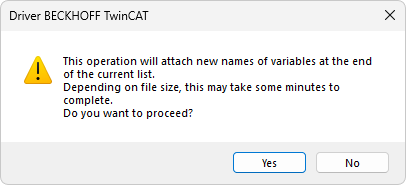

Mensagem de importação

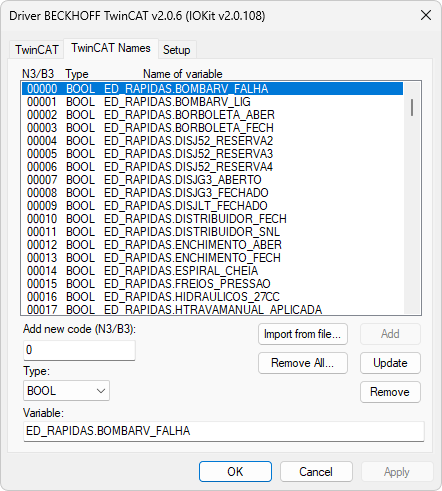

Resultado da importação de um arquivo SYM
A opção Remove all destina-se à remoção de todos os nomes de variáveis da lista. Clique em Yes para confirmar esta operação de remoção.
