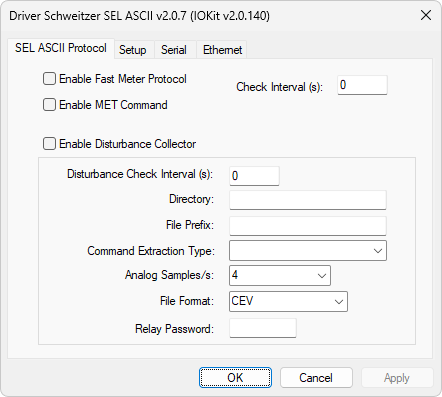

As configurações deste Driver devem ser realizadas na janela mostrada na figura a seguir.
Aba SEL ASCII Protocol
As opções disponíveis nesta janela estão descritas na tabela a seguir.
Opções disponíveis na aba SEL ASCII Protocol
Opção |
Descrição |
|---|---|
Enable Fast Meter Protocol |
Solicita valores de medidas através do protocolo SEL Fast Meter |
Enable MET Command |
Instrui este Driver a solicitar medidas usando os comandos MET e MET B |
Check Interval (s) |
Intervalo, em segundos, para solicitar novas leituras de medidas com os protocolos Fast Meter ou comandos MET |
Enable Disturbance Collector |
Instrui este Driver a solicitar e coletar arquivos de oscilografia |
Disturbance Check Interval (s) |
Informe o intervalo para checar por novos arquivos de oscilografia |
Directory |
Informe o diretório onde os arquivos são salvos |
File Prefix |
Informe o prefixo base dos arquivos. O nome de cada arquivo é formado por Prefixo + HorárioPerturbação.Extensão (CEV, CFG, DAT ou HDR). As extensões são definidas na opção File Format |
Command Extraction Type |
Dependendo do modelo do relé SEL, diferentes comandos de extração são suportados. As opções disponíveis estão descritas na tabela a seguir |
Informe o número de amostras analógicas. As opções disponíveis são 4 (quatro), 8 (oito), 16 ou 32 amostras por segundo, dependendo da capacidade de um relé. Usado somente com os comandos no formato Samples/s |
|
File Format |
Extensão dos arquivos. As opções disponíveis são CEV (proprietário SEL em formato ASCII) e COMTRADE 1999. Ao selecionar a opção COMTRADE 1999, são gerados 3 (três) arquivos com as extensões CFG, DAT e HDR |
Relay Password |
Senha usada para entrar no modo de transferência com um relé. A senha padrão é "OTTER" |
Opções disponíveis para a opção Command Extraction Type
Formato do Comando |
Família de Modelos Suportados |
|---|---|
Simple (Old) - CEVENT n |
Comando de extração simples, como por exemplo "SEL 2431" |
Simple - CEV n |
Comando de extração simples usado para a maioria dos modelos, usando uma taxa de amostragem padrão |
Comando de extração com especificação do número de amostras por segundo. O número de amostras pode ser informado na opção Analog Samples. Dispositivos SEL 3XX e 6XX podem usar este comando |
|
Raw - CEV n R |
Comando de extração com a maior taxa de amostragem possível (Raw). Usado nos dispositivos 5XX e 7XX |
Raw2 - CEV R n |
Comando de extração com alta taxa de amostragem para dispositivos 6XX |
Large - CEV n L |
Comando de extração com alta taxa de amostragem para dispositivos 4XX |
