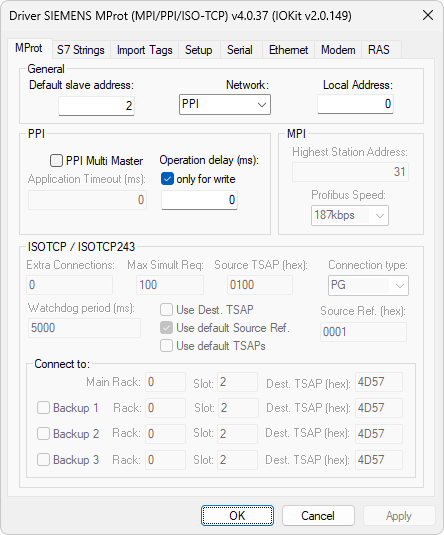

Os parâmetros [P] de configuração deste Driver não são utilizados. Todas as configurações são executadas na janela de configurações, mostrada na figura a seguir.
Aba MProt
As opções disponíveis para o grupo General estão descritas na tabela a seguir.
Opções disponíveis no grupo General
Opção |
Descrição |
|---|---|
Default Slave Address |
Pode ser utilizado como o endereço padrão para qualquer Tag. Deixe o parâmetro N1 em 0 (zero) para que seja substituído pelo endereço padrão |
Network |
Seleção do protocolo. As opções disponíveis são PPI, MPI, ISOTCP, ISOTCP para CPU 243 ou MPI para conversor IBHLink. Os grupos PPI, MPI ou ISOTCP/ISOTCP243 nesta aba são habilitados ou desabilitados conforme a seleção do protocolo |
Local Address |
Endereço deste Driver na rede. Pode ser selecionado arbitrariamente |
As opções disponíveis para o grupo PPI estão descritas na tabela a seguir.
Grupo PPI
Opções disponíveis no grupo PPI
Opção |
Descrição |
|---|---|
PPI Multi Master |
Informa a este Driver que existem outros Mestres na rede |
Application Timeout (ms) |
Tempo máximo de comunicação para cada Tag, em milissegundos. Disponível apenas quando é multimestre |
Operation delay (ms) |
Tempo de parada para o intervalo entre operações de comunicação, em milissegundos. Selecione a opção only for write para indicar a aplicação do intervalo apenas para operações de escrita. Para mais informações, consulte a nota a seguir |
NOTA |
A opção Operation delay (ms) adiciona um tempo mínimo de espera que deve haver entre o fim de uma operação de leitura ou escrita e o início de outra operação. Utilize um valor diferente de 0 (zero) nesta configuração apenas se estiver enfrentando falhas de comunicação ocasionadas pela inércia de processamento do CLP. As operações de escrita são as mais prejudicadas, pois normalmente são aleatórias, e para estas operações existe a opção only for write. Se esta opção não está selecionada, a espera aplica-se à operações de leitura e de escrita. Se está selecionada, aplica-se apenas às operações de escrita, que é o recomendado. Note que o acréscimo de um tempo de espera pode diminuir o desempenho da aplicação. |
As opções disponíveis para o grupo MPI estão descritas na tabela a seguir.
Grupo MPI
Opções disponíveis no grupo MPI
Opção |
Descrição |
|---|---|
Highest Station Address |
Indica o maior endereço disponível na rede, para que nos modos PPI e MPI este Driver encontre outros possíveis Mestres na rede. Devem ser inseridos apenas os valores 15, 31 ou 63 |
Profibus Speed |
Velocidade nominal da rede Profibus |

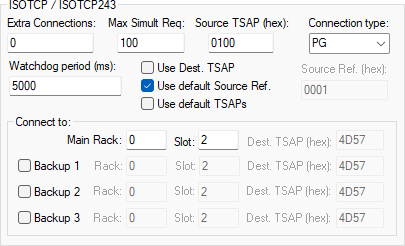

As opções disponíveis para o grupo ISOTCP / ISOTCP243 estão descritas na tabela a seguir.
Grupo ISOTCP / ISOTCP243
Opções disponíveis no grupo ISOTCP / ISOTCP243
Opção |
Descrição |
|---|---|
Extra Connections |
Número de conexões TCP adicionais que podem ser criadas para melhorar o desempenho da comunicação |
Max Simult Req |
Número máximo de variáveis simultâneas em um único pedido. Esta configuração pode ser usada para melhorar significativamente o desempenho da comunicação, desde que se utilize um valor maior que 0 (zero) na opção Extra Connections |
Source TSAP (hex) |
Número formado por um Word em hexadecimal que identifica o TSAP local no protocolo |
Connection type |
Tipo da conexão. Os valores possíveis são PG, OP ou PC. Deve ser selecionada de acordo com a configuração na CPU |
Intervalo, em milissegundos, para expiração do Tag de Watchdog. Se este Tag existe e o valor não varia neste intervalo, este Driver realiza a troca de endereço IP |
|
Use Dest. TSAP |
Se esta opção está selecionada, habilita a entrada de valores de Dest. TSAP. Se esta opção não está selecionada, habilita a entrada de valores de Rack, Slot e Connection type |
Use default TSAPs |
Se esta opção está selecionada, utiliza valores TSAP padrão e assim desabilita a entrada de valores de configuração de Source TSAP, Dest. TSAP, Connection Type, Rack e Slot |
Source Ref. (hex) |
Número formado por um Word em hexadecimal que identifica a referência local (source reference) no protocolo. Somente é liberada quando a opção Use default Source Ref não está selecionada |
Rack |
Número do rack da CPU principal de destino |
Slot |
Número do slot da CPU principal de destino |
Dest. TSAP (hex) |
Número formado por um Word em hexadecimal que identifica o TSAP de destino no protocolo |
Backup 1 / Backup 2 / Backup 3 |
Habilita a entrada de valores de rack, slot ou TSAP de destino da(s) respectiva(s) CPU(s) de backup, para uso em sistemas com redundância que sejam de valores diferentes da CPU principal |
Para que a comunicação deste Driver funcione com o modelo de CLP Siemens S7-1200, selecione a opção ISOTCP, desmarque a opção Use default TSAPs, configure a propriedade Source TSAP (hex) para o valor "0100" e defina as opções Connection type como PG, Rack com o valor 0 (zero) e Slot com o valor 1 (um).
NOTAS |
•Ao selecionar os protocolos ISOTCP ou ISOTCP243, todos os Tags no objeto Driver devem ter o parâmetro N1 ou B1 em 0 (zero) e o parâmetro Default Slave Address também em 0 (zero). •Os parâmetros Source Ref e Source TSAP devem ser considerados apenas em casos muito particulares. Devido à execuções bem sucedidas em uma enorme gama de topologias, recomenda-se que se mantenha a opção Use default Source Ref sempre selecionada e o valor de Source TSAP sempre em "0100". •Quando a opção Use Default TSAPs está selecionada em conjunto com o protocolo ISOTCP, o valor de Source TSAP é "0100" e o valor de Dest. TSAP utilizado é "0202". •TSAP vem do inglês Transport Service Access Point, e é uma terminologia utilizada no protocolo ISO. •Quando se utiliza adaptadores seriais PC - PPI/MPI, tem sido bastante usual a necessidade de configurar o handshaking na aba Serial da janela de configurações deste Driver. Apenas o controle de RTS deve ser configurado em ON. Havendo insucesso de comunicação nos testes iniciais com este Driver, convém experimentar esta mudança, RTS Control configurado como ON, e refazer o teste. |
