A Escala Vertical de um Display possui as opções mostradas na figura a seguir. Para abrir esta janela, clique com o botão direito do mouse em uma Escala Vertical e selecione a opção Edit.

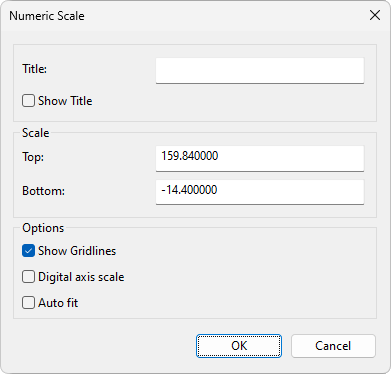

Janela Numeric scale
As opções disponíveis nesta janela estão descritas na tabela a seguir.
Opções disponíveis na janela Numeric scale
Opção |
Descrição |
|---|---|
Title |
Título da Escala Vertical |
Show Title |
Habilita a visualização do título da Escala Vertical |
Top |
Valor máximo da Escala Vertical |
Bottom |
Valor mínimo da Escala Vertical |
Show Gridlines |
Habilita a visualização das linhas de grade da Escala Vertical em relação à Escala de Tempo |
Digital axis scale |
Ajusta a Escala Vertical para visualização de variáveis digitais ou discretas |
Auto fit |
Ao selecionar esta opção, as Penas que utilizam esta Escala Vertical são permanentemente enquadradas de acordo com o período visível. Neste modo a Escala Vertical não pode ser arrastada |
Além das opções de edição, o menu contextual de uma Escala Vertical contém as opções Delete, que remove a Escala Vertical, e Fit, que enquadra as Penas de acordo com o período visível.
NOTA |
Displays com apenas uma Escala Vertical não permitem a exclusão desta Escala. |
Mover a roda do mouse sobre uma Escala Vertical aplica uma operação de zoom in ou zoom out, dependendo do sentido de rotação e do foco do mouse.
Quando o ponteiro do mouse está posicionado sobre a Escala Vertical mais à esquerda de um Display, as opções
e
são mostradas abaixo da legenda e permitem, respectivamente, adicionar ou remover uma Escala Vertical. A Escala Vertical criada é associada à Área de Plotagem correspondente e é possível associar Penas a esta Escala Vertical específica.

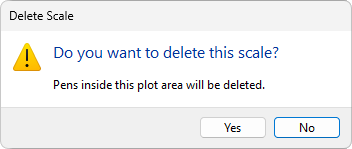

Para remover uma Escala Vertical, clique na opção , que corresponde à opção Delete do menu contextual. A caixa de diálogo da figura a seguir é mostrada, solicitando a confirmação da operação de remoção.
Confirmação da remoção de uma Escala Vertical
NOTAS |
•As Penas associadas com a Escala Vertical removida são também removidas da Área de Plotagem. •Não é possível remover a Escala Vertical original de uma Área de Plotagem. |
