Crie um Comando para operar o Disjuntor 52-01. Este Comando não pode ser enviado se o dispositivo estiver em modo Local

1.Selecione a pasta Commands do Disjuntor 52-01.

2.Insira mais um Comando Discreto e configure-o da seguinte forma:

•Name: cmdPosicaoDisjuntor

•CommandType: *BreakerPosition na coluna Tipo

3.Selecione a UnidadeComando1 e altere a propriedade Name para "Abrir". Altere também a propriedade CommandName para "Open".

4.Insira mais uma Unidade de Comando. Altere a propriedade Name para "Fechar" e a propriedade CommandName para "Close".

5.Associe ambas as Unidades com a fonte Operator da Medida PosicaoDisjuntor deste equipamento.

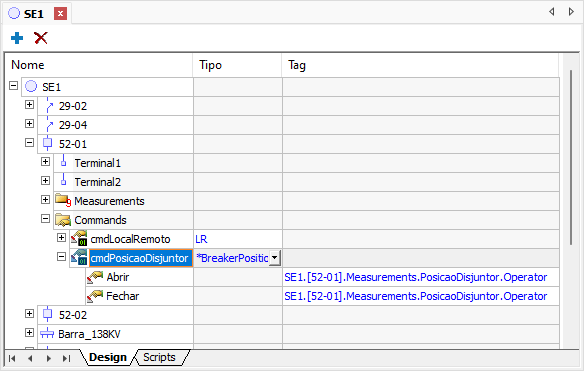

Propriedade Measurement

Agora vamos configurar o Intertravamento conforme indicado no desafio. O bloqueio vale tanto para a Unidade Abrir quanto para a Unidade Fechar, portanto o Intertravamento pode ser inserido dentro do Comando Discreto.

6.No Comando Discreto cmdPosicaoDisjuntor, insira uma pasta Interlocks.

7.Nesta pasta, insira um Intertravamento.

Adicionar Intertravamento

8.Configure este Intertravamento da seguinte forma:

•Measurement: SE1.[52-01].Measurements.LocalRemoto, utilizando o AppBrowser

•ComparisonOperator: 0 - coEqualTo

•ComparisonValue: 1 - Local

Propriedades do Intertravamento

9.Execute a aplicação e teste a nova funcionalidade. Se o Disjuntor está em modo Local, ambas as Unidades devem estar intertravadas.

Disjuntor em modo Local
