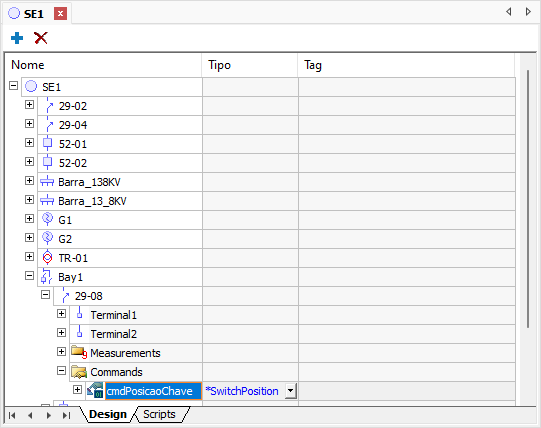

1.Clique com o botão direito do mouse na Chave 29-08, pertencente ao Bay1, e selecione a opção Adicionar - Commands.
2.Clique com o botão direito do mouse na pasta Commands e selecione a opção Inserir - Comando Discreto.
3.Este Comando deve ter as seguintes propriedades alteradas:
•Name: cmdPosicaoChave
•CommandType: *SwitchPosition, na coluna Tipo
Comando Discreto
4.No caso do Comando da Chave, vamos utilizar duas Unidades, uma destinada a enviar um comando para abrir e outra para fechar. Selecione a UnidadeComando1 e altere a propriedade Name para "Abrir".
5.A Unidade de Comando Abrir deve enviar o comando Open. Selecione-a e, na lista de propriedades, configure a propriedade CommandName para "Open".
6.Clique com o botão direito do mouse no Comando cmdPosicaoChave e selecione a opção Inserir - Unidade de Comando ou, se preferir, crie uma cópia da Unidade Abrir.
7.Altere a propriedade Name da segunda Unidade para "Fechar".
8.Na Unidade Fechar, configure a propriedade CommandName para "Close".
9.Como a Chave não é supervisionada, o valor dos comandos Abrir (Open) e Fechar (Close) devem ser enviados para a fonte Operator da Medida PosicaoChave. Na coluna Tag da Unidade Abrir, clique em

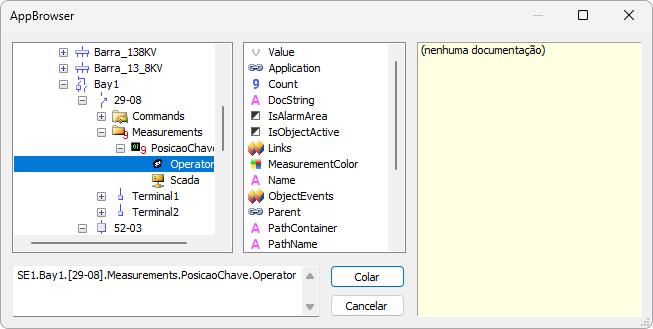

para abrir o AppBrowser.
10.No AppBrowser, selecione o item SE1.Bay1.[29-08].Measurements.PosicaoChave.Operator e clique em Colar.
11.Repita o passo anterior para a Unidade Fechar.
Unidades de Comando Abrir e Fechar
DICA |
Em uma Subestação, é comum existir Disjuntores e Chaves não supervisionadas. No capítulo sobre comunicação construiremos exemplos de comandos em equipamentos. |
12.Execute a aplicação e teste a nova funcionalidade. Clique na Chave 29-08 e teste os Comandos cadastrados.
Comandos de Chave
13.Crie o Comando Discreto "cmdPosicaoChave" para as Chaves 29-10 e 29-12.
DICA |
A configuração do Comando é praticamente a mesma, portanto é possível copiar o objeto Commands e colá-lo nas outras Chaves. Só não esqueça de alterar os Tags associados às Unidades Abrir e Fechar. |
