Permite mostrar imagens que estejam armazenadas em arquivos, que podem ou não pertencer à aplicação. A Figura pode ser redimensionada livremente, porém a rotação e a animação só são efetivas quando esta for um metafile convertido para símbolo. Os formatos de arquivo suportados são BMP (Bitmap, extensão .bmp), GIF (Graphics Interchange Format, extensão .gif), JPEG (Joint Photographic Experts Group, extensão .jpg), ICO (Windows Icon Format, extensão.ico), WMF (Windows Metafile, extensão .wmf), EMF (Enhanced Metafile, extensão .emf), PNG (Portable Network Graphics, extensão .png) e TIFF (Tagged Image File Format, extensão .tif). Para utilizar este objeto, siga estes procedimentos:

1.Selecione a opção Figura na barra de ferramentas da Tela.

2.Clique na Tela para criar o vértice de origem do retângulo e arraste o mouse diagonalmente até o vértice final.

3.O Elipse Power Studio abre uma caixa de diálogo para seleção do arquivo de imagem, conforme a figura a seguir.

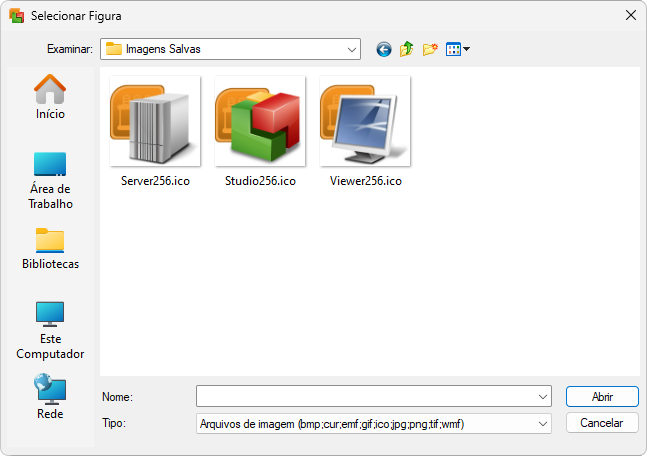

Seleção de arquivo de imagem

Selecione o arquivo desejado e clique em Abrir para inserir a figura na Tela.
