A Linha de Tempo permite acompanhar visualmente e controlar o relógio de playback.
Linha de tempo
As opções deste componente estão descritas na tabela a seguir.
Opções disponíveis na Linha de Tempo
Opção |
Descrição |
|---|---|
Régua |
Mostra a linha de tempo. Pode-se mover a linha de tempo para os lados clicando e arrastando o ponteiro do mouse. O zoom é controlado pela roda do mouse. Girar para cima realiza um zoom in. Girar para baixo realiza um zoom out. É necessário primeiro clicar no fundo da linha de tempo antes de tentar executar o zoom. Se a tecla CTRL estiver pressionada, o zoom é realizado três vezes mais rápido |
Cursor |
Marca a posição atual do relógio de playback. Quando o playback está no modo Pausa pode-se arrastar o cursor para os lados, alterando o relógio de playback enquanto arrasta-se o cursor. Está sempre visível na linha de tempo |
Barra de Consultas |
Mostra os períodos que já têm dados carregados: •Uma linha verde clara significa que naquele período os dados já estão totalmente carregados •Uma linha verde escura indica que os dados do período estão sendo carregados •Uma linha amarela clara indica que o período contém alguns dados carregados. Novas consultas ao banco de dados são necessárias se o cursor é movido para cima do período •Uma linha cinza clara indica que o período não tem nenhum dado carregado ainda. Para carregar os dados do período, mova o cursor de playback para cima do período |
Barra de Dados |
Indica com um ponto azul cada momento em que há um evento de playback |
Barra de Zoom Geral |
Mostra o período de dados que está sendo mostrado na Linha de Tempo, comparado com o período total de dados disponível para playback |
Caso tenha sido selecionada a opção Mostrar gráfico na Linha de Tempo de um Tag na Lista de Eventos ou na Lista de Tags, é mostrada uma representação visual do Tag à esquerda do gráfico. Esta representação varia de acordo com o tipo de dados do Tag:
•String: Mostra caixas de texto com o nome do Tag
•Booleano ou Digital: Mostra um gráfico de estado do Tag, onde o valor do Tag aparece sempre sobre uma linha inferior (Off ou False) ou sobre uma linha superior (On ou True). A linha do gráfico permanece pontilhada nos períodos em que a qualidade do Tag está ruim
•Double, Integer ou Analógico: Mostra um gráfico de linha com os valores do Tag. A escala do gráfico (inferior e superior) é calculada automaticamente de acordo com os valores do Tag que o E3Playback já consultou no banco de dados. Assim como no gráfico digital, a linha do gráfico permanece pontilhada nos períodos em que a qualidade do Tag está ruim. A linha também pode ser interpolada ou em escada, dependendo se o Tag suporta (Storage) ou não (Histórico) interpolação

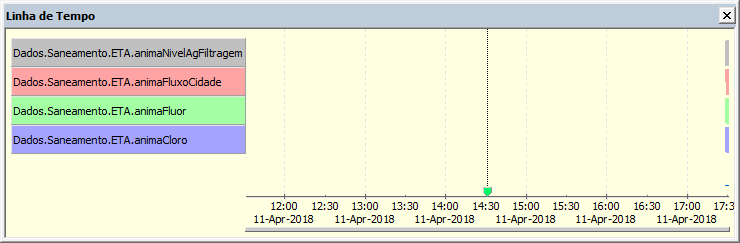

Mostrar gráfico na Linha de Tempo
Cada Tag adicionado na Linha de Tempo possui uma cor definida automaticamente, que pode ser alterada usando a opção Alterar a cor do menu contextual. Esta opção abre a janela de Cores do sistema, permitindo selecionar uma nova cor ou personalizar a cor selecionada.
