1.Insira um objeto Driver de Comunicação na aplicação.

2.Configure este Driver para comunicar com o Elipse Modbus Simulator utilizando as seguintes propriedades:

•Aba Modbus

•Modbus Mode: Modbus TCP

•Aba Setup

•Physical Layer: Ethernet

•Aba Ethernet

•Main IP: 127.0.0.1

•Port: 502

3.Insira oito Tags de Comunicação e configure-os para ler os endereços de 1 (um) a 8 (oito) do Simulador.

•N1: 1 (um)

•N2: 1 (um)

•N3: 0 (zero)

•N4: De 1 (um) a 8 (oito)

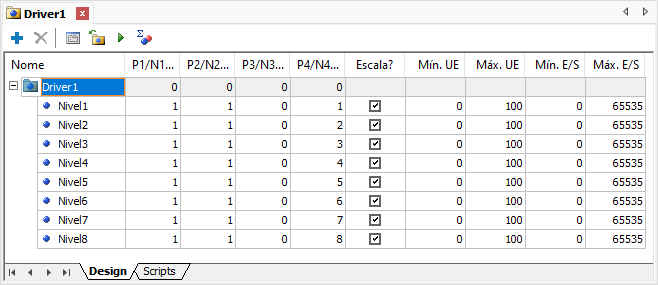

4.Como o Elipse Modbus Simulator varia entre 0 (zero) e 65535 e a variação usada na aplicação deve estar entre 0 (zero) e 100, habilite a escala nos Tags conforme a figura a seguir.

Tags de Comunicação

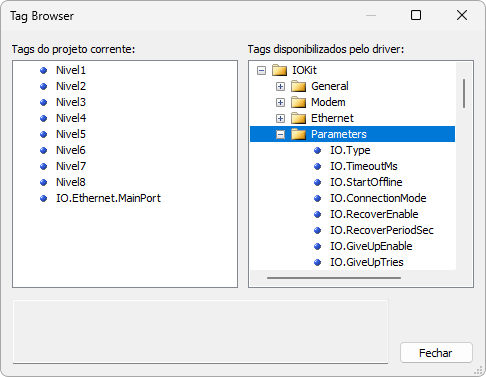

5.Abra o Tag Browser , selecione o Tag IO.Ethernet.MainPort, que está na pasta IOKit - Parameters na lista Tags disponibilizados pelo driver, e arraste-o para a lista Tags do projeto corrente.

Tag Browser

6.Teste a conexão.
