Alarme Analógico

1.Crie na Configuração de Alarmes uma nova Área de Alarmes, clicando em Adicionar e modificando o nome para "Nivel".

Adicionar Área de Alarme

Adicionar Área de Alarme

2.Selecione a Área criada e clique em Adicionar. Insira uma Fonte de Alarme do tipo Analógico.

Adicionar Alarme Analógico

Adicionar Alarme Analógico

3.Renomeie o Alarme Analógico para "Tanque1".

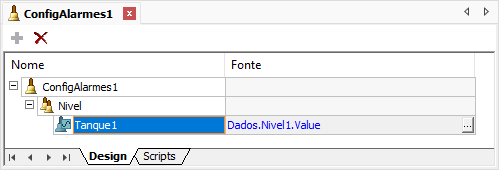

4.Clique em AppBrowser na coluna Fonte da Fonte de Alarme Tanque1 e, usando o AppBrowser, selecione a propriedade Value do Tag Nivel1 da pasta Dados.

Seleção de uma Fonte para o Alarme Analógico

Seleção de uma Fonte para o Alarme Analógico

5.Abra a Janela de Propriedades do Alarme do Tanque1, aba Analógico, e configure as Subcondições conforme a figura a seguir.

Propriedades do Alarme Analógico

Propriedades do Alarme Analógico

6.Copie o Alarme Tanque1 para criar o Alarme Tanque2.

7.Associe o Alarme Tanque2 ao Tag Nivel2 e altere as mensagens do Alarme.

Associação dos Alarmes Analógicos com os Tags

Associação dos Alarmes Analógicos com os Tags
