Os parâmetros de configuração são definidos na janela de configuração deste Driver, aba Alstom S8000E, conforme a figura a seguir.

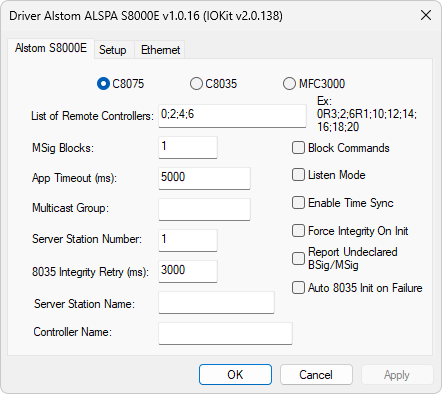

Aba Alstom S8000E
As opções disponíveis nesta aba estão descritas na tabela a seguir.
Opções disponíveis na aba Alstom S8000E
Opção |
Descrição |
|---|---|
C8075, C8035 ou MFC3000 |
Define o modelo do Controlador Head of Cell |
Declara a lista de Controladores da célula, incluindo o Controlador cabeça, Head of Cell com o número 0 (zero), e os demais racks remotos separados por ponto e vírgula. Cada endereço pode estar declarado com um caractere especial, conforme detalhado a seguir |
|
MSig Blocks |
Número de blocos de Tags MSig, 64 Tags MSig cada, somente usado para o modelo 8075 |
App Timeout (ms) |
Tempo padrão para resposta de um comando, em milissegundos |
Multicast Group |
Geralmente é o endereço UDP/IP 224.0.9.5 |
Server Station Number |
Endereço padrão da CIS. Deixe esta opção em 0 (zero) |
8035 Integrity Retry (ms) |
Intervalo de tempo padrão, em milissegundos, para uma nova solicitação de integridade para o Controlador 8035, em caso de não recebimento. O valor padrão desta opção é 3000 |
Server Station Name |
Nome da estação, ou servidor Elipse E3, Elipse Power ou Elipse Water, na comunicação com um Controlador modelo MFC 3000 |
Controller Name |
Nome do Controlador modelo MFC 3000 |
Block Commands |
Bloqueia o envio de comandos a partir deste Driver |
Listen Mode |
Bloqueia o envio de qualquer mensagem, apenas processando as mensagens recebidas dos Controladores |
Enable Time Sync |
Habilita o envio de mensagens de sincronia de relógio para os endereços de multicast 224.0.9.1 e 224.0.9.5, ou o endereço configurado na opção Multicast Group |
Force Integrity on Init |
Habilita a solicitação de uma integridade digital, BSig e MSig, na inicialização deste Driver. O protocolo S8000E utiliza o conceito de integridade e mudanças para os sinais digitais e discretos, BSig e MSig |
Report Undeclared BSig/MSig |
Indica se, ao receber uma integridade ou mudança, este Driver deve reportar o valor para o ponto, mesmo que o Tag não esteja declarado pela aplicação. Neste caso, o valor permanece em um cache de memória no Elipse E3, Elipse Power ou Elipse Water e, assim que um Tag correspondente é criado, o valor é enviado a este Tag |
Auto 8035 Init on Failure |
No caso de uma reinicialização completa do Controlador 8035, é necessário que este Controlador receba uma inicialização por este Driver. Este procedimento pode ser automático ou realizado através da escrita em um Tag. Selecione esta opção para que este procedimento seja automático. A inicialização consiste no envio de um arquivo de configuração para um equipamento |
Os endereços declarados na opção List of Remote Controllers podem ser declarados com um caractere adicional, da seguinte forma:
•R1: Configuração Redundante 1 (N 00 N 01)
•R2: Configuração Redundante 2 (N 00 N 02)
•R3: Configuração Redundante 3 (N 00 N 01 N 02 N 03)
•R4: Configuração Redundante 4 (N 00 N 01 N 03 N 03 N 04)
•R5: Configuração Redundante 5 (N 00 N 01 N 02)
•R6: Configuração Redundante 6 (N 00 N 01 N 03 N 03 N 04 N 05)
•R8: Configuração Redundante 8 (N 00 N 01 N 03 N 03 N 04 N 05 N 06 N 07 N 08)
•Sem caractere adicional: Sem informação de redundância (N 00)
Um exemplo de configuração é exibido na aba Alstom S8000E. Esta configuração é utilizada para solicitar a integridade dos dados na inicialização deste Driver, e deve ser compatível com a configuração real do sistema.
Estes arquivos são gerados no servidor FTP do ControCAD, na pasta C:\Inetpub\ftproot\Echange\res\ProjectName\reference\Res5, no formato SRVNNN.CNF, onde NNN é o índice da CPU do Controlador, como por exemplo SRV001.CNF.
Estes arquivos devem ser renomeados com o endereço IP de cada CPU, usando o caractere de sublinhado (_) no lugar do caractere de ponto, como por exemplo "195_3_0_1.CNF". Estes arquivos devem ser colocados no mesmo diretório do arquivo de biblioteca deste Driver. Para enviar a configuração através de um Tag, crie um Tag com o parâmetro Item igual a "Init8035,U8,0" e realize uma operação de escrita, enviando qualquer valor.

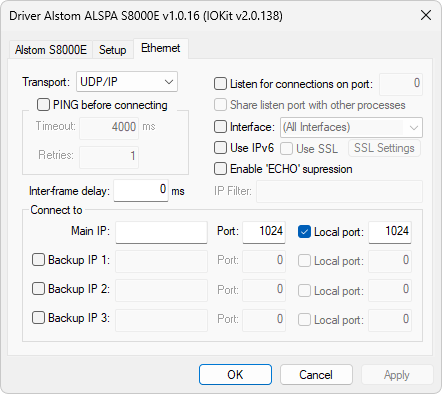

Aba Ethernet
Aba Ethernet
Na aba Ethernet, selecione na opção Interface a placa de rede na mesma faixa de endereços IP dos Controladores. Este Driver sempre inicia forçando internamente as opções Transport, Listen for connections on port e Share listen port with other processes. A porta para a escuta deve estar corretamente configurada.
Modelos C8035 e C8075
No grupo Connect to, informe os endereços IP principal e de backup, se disponíveis, da estação remota Head of Cell, bem como as portas UDP/IP de origem e destino com o valor 1024. A porta de escuta também deve ser igual a 1024.
Este Driver processa todas as mensagens multicast cujo byte de endereço S8000 presente na mensagem corresponda ao final do endereço IP principal ou de backup. Conforme a configuração da rede S8000, o endereço IP da CPU de backup deve ter o endereço IP idêntico ao endereço IP principal, exceto pelo último octeto, ao qual deve-se somar o valor 64. Por exemplo, se o endereço IP principal é 195.5.0.38, o endereço IP de backup deve ser 195.5.0.102 (38 + 64). Portanto, são processadas todas as mensagens para os endereços IP cujos últimos octetos são 38 e 102, tratados como redundantes.
Modelo MFC3000
No grupo Connect to, informe os endereços IP principal e de backup, se disponíveis, da estação remota Head of Cell, bem como as portas UDP/IP de destino com o valor 2002 e a porta de origem com o valor 2001. A porta de escuta também deve ser igual a 2001.
Este Driver processa todas as mensagens multicast cujo byte de endereço S8000 presente na mensagem corresponda ao final do endereço IP principal ou de backup.
Outras Informações Importantes
•Time Multicast Address: 224.0.9.1 (Fixo)
•Comandos para o modelo MFC3000: Sempre são enviados na porta UDP/IP 2002 do controlador
•Comandos para os modelos C8035 e C8075: Sempre são enviados na porta UDP/IP 1024 do controlador
