Este protótipo não utiliza os parâmetros [P] para a configuração. Todas as configurações devem ser realizadas na janela de configurações deste Driver no Elipse E3, Elipse Power ou Elipse Water ou na janela de parâmetros extras do Elipse SCADA, conforme a figura a seguir.

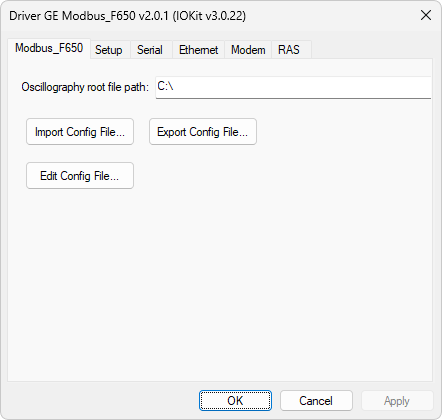

Aba ModbusF650
As opções disponíveis nesta aba estão descritas na tabela a seguir.
Opções disponíveis na aba ModbusF650
Opção |
Descrição |
|---|---|
Oscillography root file path |
Esta opção ainda não tem função neste protótipo. Foi adicionada à janela com o objetivo de permitir a definição pelo usuário de um diretório inicial para a coleta, nos casos em que os arquivos de oscilografia coletados devem ser armazenados no computador do usuário. Neste diretório, cada escravo pode ter o próprio subdiretório, dependendo do arquivo de configuração, conforme visto mais adiante. Neste protótipo, o diretório raiz da coleta é sempre o diretório raiz do computador, ou seja, C:\. Note que pode ser necessária a permissão de escrita neste diretório no Windows Vista ou superiores |
Import Config File |
Permite importar um arquivo de configuração de um arquivo texto em disco |
Export Config File |
Permite exportar um arquivo de configuração para um arquivo texto em disco |
Edit Config File |
Permite editar um arquivo de configuração carregado neste Driver. O formato deste arquivo é discutido a seguir |
Arquivo de Configuração
O arquivo de configuração deste Driver tem o formato mostrado a seguir.
<Oscillography>
Slave: {Número do escravo}
Scan: {Tempo de varredura, em ms}
[Subfolder: {String definindo um sub-diretório no diretório raiz onde os arquivos devem ser armazenados}]
...
Slave: N
Scan: {Tempo de varredura do escravo N, em ms}
[Subfolder: {String definindo um sub-diretório no diretório raiz onde os arquivos do escravo N devem ser armazenados}]
</Oscillography>
O formato usado neste protótipo foi criado para ser provisório, com a intenção de aproveitar a oportunidade de testes. Para a versão final, pode ser conveniente usar um arquivo no formato XML, devido à facilidade na interpretação deste formato.
Note que o campo Subfolder é mostrado entre colchetes, indicando ser opcional. Se este campo não é definido, os arquivos coletados do respectivo escravo são adicionados diretamente no diretório raiz da oscilografia, ou seja, no diretório C:\ do computador do usuário. O código a seguir contém um exemplo de arquivo padrão para este protótipo.
<Oscillography>
Slave: 1
Scan: 1000
Subfolder: Folder1
Slave: 2
Scan: 1000
</Oscillography>
Este arquivo padrão define 2 (dois) escravos com os endereços 1 (um) e 2 (dois) e com tempos de varredura de 1 (um) segundo, ou 1000 ms. Os arquivos coletados do escravo 1 (um) são adicionados ao sub-diretório Folder1, na pasta raiz da coleta, neste caso em C:\. Já o escravo 2 (dois) não define um sub-diretório, portanto os arquivos coletados são criados diretamente no diretório raiz da coleta.
