Todas as configurações são realizadas na janela de configurações deste Driver. O Driver Mitsubishi MelsecQ, ao ser incluído em uma aplicação, é carregado com a configuração padrão de parâmetros extras para a interface Ethernet, ou seja, porta TCP/IP 5001 e time-out de 1000 milissegundos. É necessário configurar um endereço IP principal válido referente ao dispositivo a ser acessado.
Para mais informações sobre as abas Setup e Ethernet, consulte o tópico Documentação das Interfaces de Comunicação.

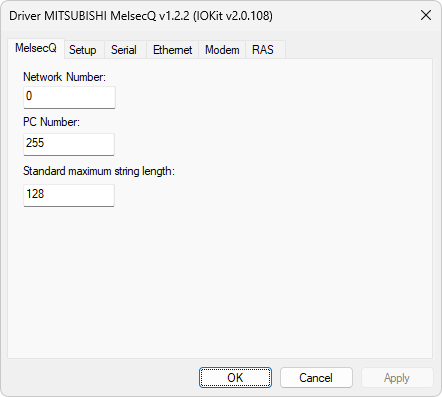

A aba MelsecQ, mostrada na figura a seguir, contém configurações específicas para este Driver.
Aba MelsecQ
As opções disponíveis nesta aba estão descritas na tabela a seguir.
Opções disponíveis na aba MelsecQ
Opção |
Descrição |
|---|---|
Network Number |
Número da rede de um dispositivo remoto, entre 0 (zero) e 255. Se a conexão é local, este valor deve ser igual a 0 (zero, padrão) |
PC Number |
Número de PC de um dispositivo remoto, entre 0 (zero) e 64, ou 255 para um número de PC local (padrão) |
Standard maximum string length |
Tamanho máximo padrão de uma variável do tipo String. O valor padrão é 128 e pode variar entre 1 (um) e 128 |
