Os parâmetros de configuração para efetuar comunicação com um equipamento estão disponíveis na janela de propriedades deste Driver, mostrada na figura a seguir. Além da janela de propriedades, estas configurações também podem ser definidas em tempo de execução em aplicações Elipse E3, Elipse Power ou Elipse Water inicializando este Driver em modo Offline, ou seja, selecionando a opção Start driver OFFLINE na aba Setup.

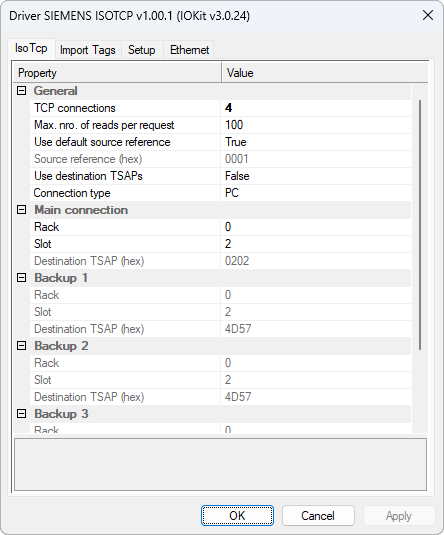

Aba IsoTcp
As opções disponíveis nesta aba estão descritas na tabela a seguir.
Opções de configuração do Driver Siemens ISO-on-TCP
Parâmetro |
String Offline |
Tipo de Dados |
Descrição |
|---|---|---|---|
Connection type |
ISOTCP.ConnectionType |
Número |
Tipo de conexão S7. Os valores válidos são 0: PG (Programming Device), 1: OP (Operator Panel) ou 2: PC (Standard) |
TCP connections |
ISOTCP.TCPConnections |
Número |
Número de conexões TCP simultâneas com o equipamento principal. Os valores válidos estão no intervalo entre 1 (um, padrão) e 8 (oito). Múltiplas conexões aumentam o throughput de leitura ao executar requisições em paralelo |
Max. nro. of reads per request |
ISOTCP.MaxReadPerRequest |
Número |
Número máximo de variáveis agrupadas em uma única requisição de leitura S7. Os valores válidos estão no intervalo entre 1 (um) e 100 (padrão). Reduza este valor se um equipamento reporta erros de PDU excedido |
Use default source reference |
ISOTCP.UseDefaultSourceReference |
Número |
Utiliza a referência de origem padrão do protocolo. Os valores válidos são 0: Desativado (usa o valor configurado no parâmetro Source reference (hex)) ou 1: Ativado (padrão) |
Source reference (hex) |
ISOTCP.SourceReference |
Texto |
Referência de origem da conexão ISO, em hexadecimal, com até 4 (quatro) dígitos. Este parâmetro é utilizado apenas quando o parâmetro Use default source reference está desabilitado. O valor padrão deste parâmetro é 0001 |
Source TSAP (hex) |
ISOTCP.SourceTSAP |
Texto |
TSAP (Transport Service Access Point) de origem da conexão ISO, em hexadecimal, com até 4 (quatro) dígitos. O valor padrão deste parâmetro é 0100. Na maioria dos equipamentos, este valor padrão não precisa ser alterado |
Rack |
ISOTCP.CPURack |
Número |
Número do rack da CPU principal. Os valores válidos estão no intervalo entre 0 (zero, padrão) e 7 (sete). Este parâmetro é utilizado para calcular o TSAP de destino quando o parâmetro Use destination TSAPs está desabilitado |
Slot |
ISOTCP.CPUSlot |
Número |
Número do slot da CPU principal. Os valores válidos estão no intervalo entre 1 (um) e 31. O valor padrão deste parâmetro é 2 (dois, slot padrão para equipamentos S7-300 ou 400). Para equipamentos S7-1200 e S7-1500, use o slot 1 (um) |
Use destination TSAPs |
ISOTCP.UseDestTSAP |
Número |
Quando habilitados, os TSAPs de destino são informados manualmente em vez de calculados a partir dos parâmetros Rack e Slot. Os valores válidos são 0: Desativado (padrão, TSAP calculado a partir dos parâmetros Rack, Slot e Connection type) ou 1: Ativado (usa os valores do parâmetro Destination TSAP (hex)) |
Destination TSAP (hex) |
ISOTCP.DestTSAP |
Texto |
TSAP de destino da CPU principal, em hexadecimal, com até 4 (quatro) dígitos. Este parâmetro é utilizado apenas quando o parâmetro Use destination TSAPs está habilitado. O valor padrão deste parâmetro é 0202 |
Enable CPU Backup |
ISOTCP.EnableCPUBackup |
Número |
Habilita a configuração de um equipamento de backup, ou redundância. Os valores válidos são 0: Desativado (padrão) ou 1: Ativado (o endereço IP de um equipamento de backup é configurado na opção Backup IP da aba Ethernet) |
Rack (Backup 1) |
ISOTCP.CPUBackupRack |
Número |
Número do rack da CPU de backup 1 (um). Os valores válidos estão no intervalo entre 0 (zero, padrão) e 7 (sete) |
Slot (Backup 1) |
ISOTCP.CPUBackupSlot |
Número |
Número do slot da CPU de backup 1 (um). Os valores válidos estão no intervalo entre 1 (um) e 31. O valor padrão deste parâmetro é 2 (dois) |
Destination TSAP Backup (hex) |
ISOTCP.DestTSAPBackup |
Texto |
TSAP de destino do equipamento de backup 1 (um), em hexadecimal. Este parâmetro é utilizado apenas quando o parâmetro Use destination TSAPs está habilitado. O valor padrão deste parâmetro é 4D57 |
Enable CPU Backup 2 |
ISOTCP.EnableCPUBackup2 |
Número |
Habilita a configuração de um segundo equipamento de backup. Os valores válidos são 0 (zero, desativado) ou 1 (um, ativado) |
Rack (Backup 2) |
ISOTCP.CPUBackup2Rack |
Número |
Número do rack da CPU de backup 2 (dois). Os valores válidos estão no intervalo entre 0 (zero, padrão) e 7 (sete) |
Slot (Backup 2) |
ISOTCP.CPUBackup2Slot |
Número |
Número do slot da CPU de backup 2 (dois). Os valores válidos estão no intervalo entre 1 (um) e 31. O valor padrão deste parâmetro é 2 (dois) |
Destination TSAP Backup 2 (hex) |
ISOTCP.DestTSAPBackup2 |
Texto |
TSAP de destino do equipamento de backup 2 (dois), em hexadecimal. Este parâmetro é utilizado apenas quando o parâmetro Use destination TSAPs está habilitado. O valor padrão deste parâmetro é 4D57 |
Enable CPU Backup 3 |
ISOTCP.EnableCPUBackup3 |
Número |
Habilita a configuração de um terceiro equipamento de backup. Os valores válidos são 0 (zero, desativado) ou 1 (um, ativado) |
Rack (Backup 3) |
ISOTCP.CPUBackup3Rack |
Número |
Número do rack da CPU de backup 3 (três). Os valores válidos estão no intervalo entre 0 (zero, padrão) e 7 (sete) |
Slot (Backup 3) |
ISOTCP.CPUBackup3Slot |
Número |
Número do slot da CPU de backup 3 (três). Os valores válidos estão no intervalo entre 1 (um) e 31. O valor padrão deste parâmetro é 2 (dois) |
Destination TSAP Backup 3 (hex) |
ISOTCP.DestTSAPBackup3 |
Número |
TSAP de destino do equipamento de backup 3 (três), em hexadecimal. Este parâmetro é utilizado apenas quando o parâmetro Use destination TSAPs está habilitado. O valor padrão deste parâmetro é 4D57 |
Todas as propriedades offline devem ser configuradas via Tags PLC no formato String usando o parâmetro N1 igual a -1 (menos um), o parâmetro N2 igual a 0 (zero), o parâmetro N3 igual a 0 (zero) e o parâmetro N4 igual a 3 (três). Para mais informações e exemplos, consulte o tópico Documentação das Interfaces de Comunicação.
