Um Adaptador Virtual é uma placa de rede não física instalada no Windows, com o objetivo de prover uma interface única para este Driver, ou outros protocolos, independente de qual rede física esteja ativa, seja A, B ou ambas.
Instalação
A forma mais simples de instalar um adaptador de rede virtual está descrita a seguir, para o Windows 10.
1.No menu Iniciar (Start), selecione o Gerenciador de Dispositivos (Device Manager).
Gerenciador de Dispositivos
2.Selecione a opção Action - Add legacy hardware.
Opção Add legacy hardware
3.Na janela Adicionar Hardware (Add Hardware), selecione a opção Instalar o hardware que eu selecionar manualmente em uma lista (Avançado) (Install the hardware that I manually select from a list (Advanced)) e clique em Avançar.
Janela Adicionar Hardware
4.Selecione o item Adaptadores de rede (Network adapters) e clique em Avançar.
Adaptadores de rede
5.Selecione o item Microsoft na lista Fabricante (Manufacturer) e selecione o adaptador KM-TEST Loopback. Clique em Avançar nas próximas telas.
Adaptadores de rede Microsoft
6.Também é possível utilizar o adaptador virtual oferecido na instalação da biblioteca Npcap, porém este adaptador é um atalho para o adaptador KM-Test Loopback. Pode-se selecionar esta opção durante a instalação da biblioteca Npcap.
Configuração
Uma vez definido o adaptador virtual, é preciso habilitar neste adaptador o uso da biblioteca de captura Npcap e definir um endereço IP fixo.
1.Para isto, no Painel de Controle - Rede e Internet - Conexões de Rede (Control Panel - Network and Internet - Network Connections), selecione as propriedades do adaptador virtual configurado.
Conexões de Rede
2.Na janela de propriedades, habilite o menor número de opções possíveis para diminuir ao máximo o tráfego até os IEDs 61850. As principais opções são Npcap Packet Driver e TCP/IPv4.
3.Selecione as propriedades TCP/IP e informe um endereço fixo e válido para acessar a rede de IEDs.
Propriedades do adaptador virtual
4.Clique em OK para aplicar as alterações.
Definição de MTU
A interface virtual quando instalada, define por padrão um MTU (Maximum Transmission Unit) praticamente ilimitado. Porém as placas de rede físicas, geralmente utilizam por padrão um MTU de 1500 bytes. Na versão atual do serviço PRP da Elipse, ajustamos dinamicamente o MTU para 1500 bytes, de forma que um frame gerado no adaptador virtual possa ser transmitido para as placas físicas.
Caso voce queira verificar e/ou ajustar o MTU para alguma interface de forma permanente (recomendável), siga os seguintes passos:

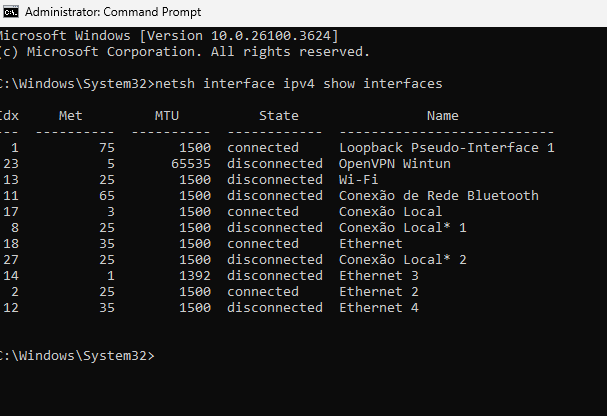

Para verificar o indice e MTU das interfaces existentes, abra um command MS-DOS em modo administrador, e digite o seguinte comando:
netsh interface ipv4 show interfaces
Para alterar o MTU de uma inteface, utilize o seguinte comando:
netsh interface ipv4 set subinterface Idx mtu=1500 store=persistent
Onde Idx é o índice da interface conforme exibido no exemplo acima.
Associação de uma Placa Virtual a este Driver
Para garantir que as mensagens MMS do protocolo 61850 sejam direcionadas apenas para o adaptador virtual e não por outros adaptadores, é necessário informar a este Driver esta configuração.
A primeira forma de executar esta configuração é informando manualmente qual adaptador deve ser usado por este Driver. A segunda forma é informando na opção ServerName/Interface List da aba PRP uma lista com os nomes dos servidores que executam este Driver e os respectivos endereços IP.
Definição Fixa de uma Interface de Rede
1.Para definir uma interface de forma fixa, abra a janela de configurações deste Driver e, na aba Setup, defina a opção Physical Layer com o valor Ethernet.
Aba Setup
2.Na aba Ethernet, selecione a opção Interface e, na lista de endereços, selecione o endereço IP definido para o adaptador virtual. Esta definição é obrigatória para que o serviço seja iniciado.
Aba Ethernet
3.Retorne à aba Setup e configure a opção Physical Layer para o valor None. Clique em OK para salvar as configurações deste Driver.
Definição Dinâmica de uma Interface de Rede
Na aba PRP, informe na opção ServerName/Interface List uma lista de nomes de servidores (DNS) e endereços IP no formato ServerA:IPA;ServerB:IPB para que o mesmo arquivo de projeto contendo este Driver possa ser usado sem alterações em ao menos dois servidores. Quando este Driver inicia, obtém o nome do computador local e verifica se há nesta lista um endereço IP correspondente a este nome. Em caso positivo, este endereço IP é usado como o endereço IP da interface virtual.
NOTAS |
•No caso de outros computadores com o serviço PRP da Elipse Software na mesma rede, é necessário definir um endereço MAC diferente para cada adaptador virtual em cada computador. Isto porque o adaptador virtual é instalado sempre com um endereço MAC padrão, idêntico entre todos os computadores que o tiverem instalado, como por exemplo dois servidores Elipse Power redundantes. Para modificar o endereço MAC, abra a janela de configuração da placa de rede e clique em Configurar. Selecione a aba Avançado e, na opção Network Address, defina um endereço MAC no padrão de 12 dígitos hexadecimais. •Devido à uma característica dos adaptadores de rede virtuais, ao desabilitar um adaptador no Windows durante a execução do serviço PRP e habilitá-lo novamente, é preciso reiniciar o serviço para que a comunicação volte a funcionar. |
Aba Advanced
