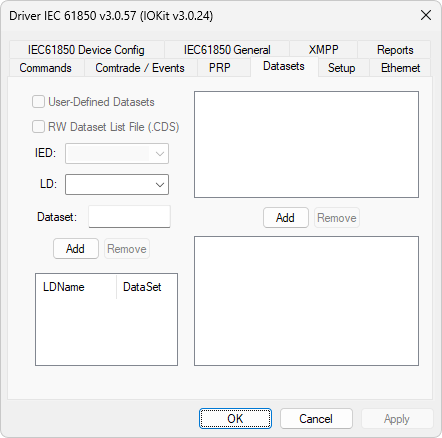

User Defined Datasets

Ao utilizar uma lista pré-definida de Reports, pode-se informar se os Datasets são declarados dinamicamente por este Driver. Consulte a seção User-Defined Datasets para mais informações sobre esta opção

RW DataSet List File (.CDS)

Indica se a lista de Datasets definida no item anterior deve ser salva em um arquivo, de forma que a execução do script de exemplo da seção User-Defined Datasets não seja necessária. A escrita deste arquivo pode ser realizada automaticamente a partir dos exemplos anteriores ou através da edição direta deste arquivo, que deve estar no diretório padrão dos arquivos de cache (LD) e deve ter o nome do IED com a extensão .cds. Só é permitido um IED por arquivo. Consulte a seção Formato do Arquivo CDS para mais informações

IED

Permite selecionar um dispositivo para edição

LD

Permite selecionar um Logical Device no dispositivo selecionado na opção IED ou adicionar um Dataset

Dataset

Permite definir o nome de um Dataset

Add ou Remove Dataset

A opção Add adiciona um Dataset conforme o Logical Device selecionado e o nome de Dataset informado na opção Dataset. Para remover um Dataset, selecione-o e clique em Remove

Add ou Remove Dataset Items

Com um Dataset selecionado na lista à esquerda, navegue pelos objetos dos Logical Devices existentes à direita e adicione itens usando a opção Add. Para remover um item, selecione-o e clique em Remove
