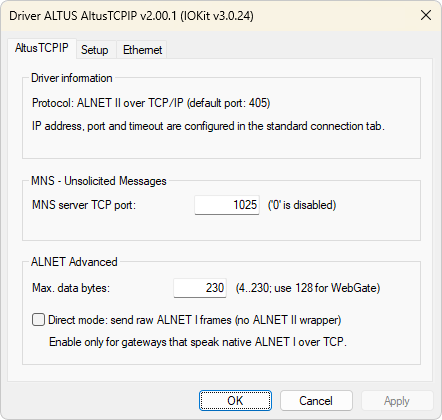

Os parâmetros de configuração para efetuar a comunicação com um equipamento estão disponíveis na janela de propriedades deste Driver, mostrada na figura a seguir.
Aba AltusTCPIP
As opções disponíveis nesta aba estão descritas na tabela a seguir.
Opções disponíveis na aba AltusTCPIP
Opção |
Descrição |
|---|---|
MNS server TCP port |
Porta TCP para conexão com um servidor MNS. Utilize o valor 0 (zero) para desabilitar mensagens não solicitadas |
Max. data bytes |
Tamanho máximo de dados, ou payload, por frame do protocolo ALNET II. O valor padrão desta opção é 230. Use o valor 128 para compatibilidade com equipamentos WebGate. Os limites válidos variam entre 4 (quatro, mínimo útil) e 230 (máximo do protocolo) |
Direct mode |
Quando esta opção está habilitada, este Driver envia frames ALNET I brutos sobre TCP/IP, sem o envoltório ALNET II, para dispositivos ou gateways que transmitem frames ALNET I nativos. O valor padrão desta opção é desabilitada |
Além desta janela de propriedades, estas configurações também podem ser definidas em tempo de execução em aplicações Elipse E3, Elipse Power ou Elipse Water. Para isto, inicialize este Driver em modo Offline, ou seja, execute uma aplicação com a opção Start driver OFFLINE habilitada, configurável na aba Setup da janela de propriedades. As opções de configuração deste Driver estão descritas na tabela a seguir.
Opções de configuração do Driver Altus TCP/IP
Aba |
Parâmetro |
String Offline |
Tipo de Dados |
Descrição |
|---|---|---|---|---|
Setup |
Physical Layer |
IO.Type |
Texto |
Por padrão, utilize a opção Ethernet |
Timeout |
IO.TimeoutMs |
Número |
Limite de tempo, em milissegundos, para recepção de dados na resposta de um equipamento. Por exemplo, o valor 1000 define um limite de 1 (um) segundo |
|
Ethernet |
Transport |
IO.Ethernet.Transport |
Texto |
Por padrão, utilize a opção TCP |
Main IP |
IO.Ethernet.MainIP |
Texto |
Endereço IP de um equipamento, no formato [0-255].[0-255].[0-255].[0-255] |
|
Port |
IO.Ethernet.MainPort |
Número |
Por padrão, utilize o valor 405 |
|
AltusTCPIP |
MNS server TCP port |
AltusTCPIP.MnsPort |
Número |
Por padrão, utilize o valor 0 (zero) para desabilitar mensagens não solicitadas |
Max. data bytes |
AltusTCPIP.MaxData |
Número |
Por padrão, utilize o valor 230. Use o valor 128 para compatibilidade com equipamentos WebGate. Os limites válidos variam entre 4 (quatro, mínimo útil) e 230 (máximo do protocolo) |
|
Direct mode |
AltusTCPIP.Direct |
Número |
Utilize o valor 0 (zero) para desabilitar e um valor diferente de 0 (zero) para habilitar. Quando esta opção está habilitada, este Driver envia frames ALNET I brutos sobre TCP/IP, sem o envoltório ALNET II, para dispositivos ou gateways que transmitem frames ALNET I nativos |
Todas as propriedades no modo Offline devem ser configuradas via Tags PLC no formato String usando o parâmetro N1 igual a -1 (menos um), o parâmetro N2 igual a 0 (zero), o parâmetro N3 igual a 0 (zero) e o parâmetro N4 igual a 3 (três). Para mais detalhes e exemplos, consulte o tópico Documentação das Interfaces de Comunicação.
