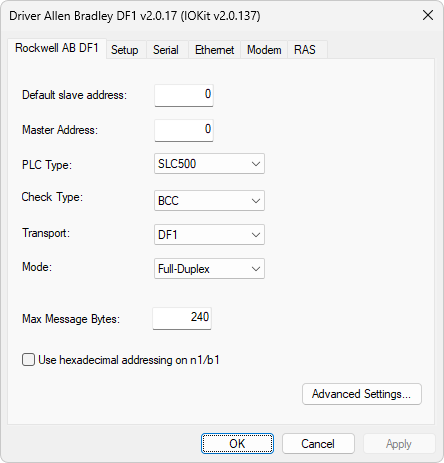

Através da janela de configurações deste Driver, mostrada na figura a seguir, pode-se informar as configurações gerais.
Aba Rockwell AB DF1
Na aba Rockwell AB DF1 encontram-se as configurações específicas deste Driver. Para informações sobre as demais abas, consulte o tópico Documentação das Interfaces de Comunicação. A tabela a seguir descreve as opções de configuração desta aba.
Opções disponíveis na aba Rockwell AB DF1
Opção |
Descrição |
|---|---|
Default slave address |
Endereço padrão do CLP. Utilizado sempre que no endereçamento dos Tags não é informado o endereço. Para a comunicação Ethernet CSP e Ethernet/IP (ENIP), o endereço é sempre 0 (zero) |
Master Address |
Endereço padrão do Mestre. Para comunicação Ethernet, o endereço é 0 (zero) |
PLC Type |
Tipo de CLP. As opções disponíveis são SLC500, PLC5, MicroLogix 1100 ou MicroLogix 1500 (porta Ethernet local) e MicroLogix ou ControlLogix (através de conversor Ethernet, emulando DF1) |
Check Type |
Tipo de verificação. As opções disponíveis são BCC ou CRC (somente para DF1) |
Transport |
Modo de transporte. As opções disponíveis são DF1 (geralmente se a comunicação é serial), CSPv4 (Ethernet) para SLC5/05 e ENIP se conectado através do conversor 1761 NET-ENI ou pela porta Ethernet do Micrologix 1100 |
Mode |
Informa se é usado o modo Half-duplex ou o modo Full-duplex. Esta opção só é relevante se é usado o formato DF1 como camada de transporte |
Max Message Bytes |
Este parâmetro define o número máximo de bytes da área de dados de cada frame de comunicação. Em caso de blocos com mais bytes, este Driver divide a comunicação em mais frames, cada um contendo no máximo o limite definido nesta opção. O valor padrão desta opção é 240. Verifique na documentação do equipamento se este valor pode ser aumentado. Em caso de dúvida, use o valor padrão |
Use hexadecimal addressing on n1/b1 |
Se esta opção está habilitada, os parâmetros N1 e B1 dos Tags são alterados usando um endereçamento em formato hexadecimal. O byte mais significativo (MSB) indica o CLP de destino, enquanto o byte menos significativo (LSB) indica o número do arquivo. Com esta opção habilitada, é possível endereçar até 256 CLPs, o que não era possível com o endereçamento usado em versões anteriores, uma vez que o valor máximo dos parâmetros N e B é 65535 (16 bits). Com a opção habilitada, deve-se fornecer o valor dos parâmetros N1/B1 sempre em formato hexadecimal, adicionando o caractere "h" no Elipse SCADA ou o prefixo "&H" no Elipse E3. Para mais informações, verifique a Referência da Linguagem VBScript. Deixe esta opção desabilitada caso seja necessário manter a compatibilidade com versões anteriores deste Driver |
Advanced Settings |
Abre a Janela de Configurações Avançadas deste Driver, descrita no tópico a seguir |
O restante dos parâmetros, como já mencionado, deve ser informado nas abas do IOKit. Para a comunicação serial, o padrão é 19200 bps, 8 databits, 1 stopbit, no parity e check type igual a CRC.
